Guide relatif aux noms et fonctions des composants
- N'obstruez pas les orifices de ventilation de l'appareil. Cela risquerait de provoquer un incendie dû à la surchauffe des composants internes.
Si vous touchez l'appareil, vous risquez de subir un choc statique inoffensif pour l'homme. Pour de plus amples informations, reportez-vous au lien suivant :
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

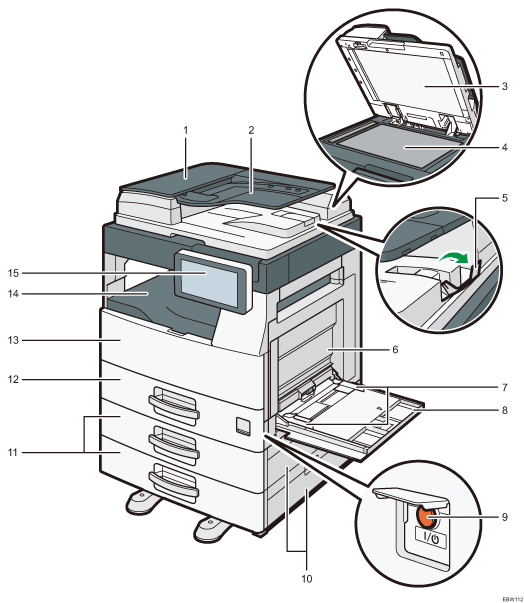

Vue avant droite
Capot de l'ADF
Ouvrez ce capot afin de retirer les originaux coincés dans l'ADF.
Magasin d'alimentation de l'ADF
Si vous y chargez un lot d'originaux, l'ADF charge automatiquement les originaux les uns après les autres.
Cache de la vitre d'exposition
Abaissez le couvercle sur les originaux placés sur la vitre d'exposition.
Vitre d'exposition
Placez les originaux face vers le bas ici.
Extension de magasin de l'ADF
Déployez cette extension pour empêcher la chute d'originaux d'un format supérieur à B4 ou 81/2 × 14.
Capot droit
Ouvrez ce capot pour retirer du papier coincé. Pour ouvrir ce capot, ouvrez d'abord le bypass.
Guides papier
Lors du chargement du papier dans le Bypass, alignez les guides papier contre les bords du papier.
Bypass
Utilisez le magasin pour copier ou imprimer sur des étiquettes, ou sur du papier ne pouvant pas être chargé dans les magasins papier.
Chargement du papier dans le Bypass
Si vous chargez du papier au format A4
, 8,5 × 11 ou supérieur, déployez l'extension.
Interrupteur principal d'alimentation
Pour mettre l'alimentation sous et hors tension, ouvrez le couvercle de l'interrupteur principal d'alimentation et appuyez sur ce dernier.
Capot droit magasin 2/Capot droit magasin 3
Ouvrez ce capot pour retirer du papier coincé.
Magasins papier inférieurs (Magasins 2, 3)
Magasins papier facultatifs. Chargez le papier ici.
Magasin papier (magasin 1)
Magasins papier standard. Chargez le papier ici.
Capot avant
Ouvrez-le pour accéder à l'intérieur de l'appareil.
Réceptacle interne
Les copies, les impressions et les pages de fax reçues sont distribuées ici.
Panneau de commande

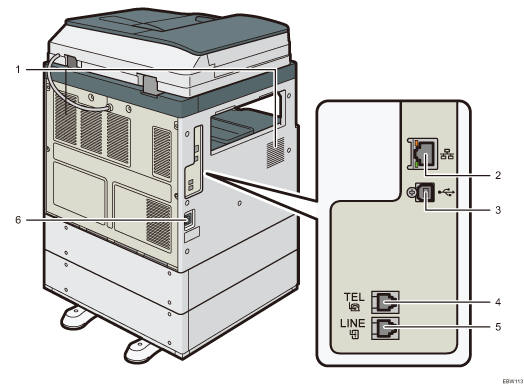

Vue arrière gauche
Aérations
Orifices de ventilation de l'intérieur de l'appareil pour éviter la surchauffe des composants internes.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.
Interface Ethernet
Ce port permet de connecter l'appareil au réseau ou d'utiliser le service de gestion à distance (RICOH @Remote) via Internet.
Interface USB2.0 de Type B
Ce port permet de raccorder l'appareil et l'ordinateur à l'aide d'un câble USB.
TEL : connecteur pour téléphone externe
Branchement d'un téléphone externe.
Ligne : Connecteur d'interface G3
Raccordez la ligne pour une utilisation en tant que fax.
Prise électrique
Pour connecter le cordon d'alimentation à l'appareil.
