Guide relatif aux composants Icône Région A(principalement l'Europe et l'Asie)

ATTENTION


  • N'obstruez pas les orifices de ventilation de l'appareil. Cela risquerait de provoquer un incendie dû à la surchauffe des composants internes.

Vue avant gauche

Illustration de l'unité principale avec numérotation

  1. Capot de la vitre d'exposition ou ADF

    (L'illustration représente l'ADF.)

    Abaissez le cache de la vitre d'exposition ou l'ADF sur les originaux placés sur la vitre d'exposition.

    Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

  2. Vitre d'exposition

    Placez-y les originaux, face vers le bas.

  3. Orifices de ventilation

    Évitez la surchauffe.

  4. Interrupteur principal d'alimentation

    Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

  5. Panneau de commande

    Reportez-vous à Guide relatif aux noms et fonctions du panneau de commande de l'appareil.

  6. Réceptacle interne 1

    Les copies, les pages imprimées et les télécopies sont distribuées ici.

  7. Capot avant

    Ouvrez-le pour accéder à l'intérieur de l'appareil.

  8. Magasins papier

    Chargez le papier ici.

    Le modèle de Type 1 n'a pas de magasin papier.

  9. Magasins papier inférieurs

    Chargez le papier ici.

    Pour plus d'informations, voir Guide relatif aux fonctions des options de l'appareil.

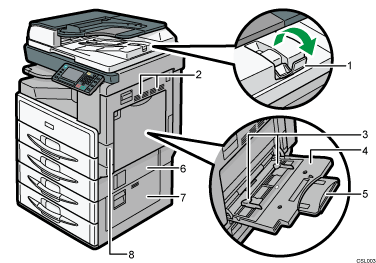

Vue avant droite

Illustration de l'unité principale avec numérotation

  1. Extension

    Relevez l'extension pour accueillir du papier de grand format.

  2. Orifices de ventilation

    Évitez la surchauffe.

  3. Guides papier

    Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

  4. Bypass

    Utilisez-le pour copier ou imprimer sur du papier épais, des transparents, des enveloppes ou des étiquettes (étiquettes adhésives).

  5. Extension

    Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4Paysage, 81/2 × 11Paysage dans le Bypass.

  6. Capot inférieur droit

    Ouvrez ce capot lorsqu'un incident papier survient.

  7. Capot droit du magasin papier inférieur

    Ouvrez ce capot lorsqu'un incident papier survient.

  8. Capot droit

    Ouvrez ce capot pour retirer le papier coincé dans la zone d'alimentation papier.

Remarque

  • La fonction recto verso éjecte partiellement le papier de l'appareil afin que le papier puisse être retourné. N'essayez pas de retirer le papier pendant qu'il est retourné par la fonction recto verso.
