Guide relatif aux noms et fonctions du panneau de commande de l'appareil (en cas d'utilisation du panneau de commande standard)

Cette illustration montre le panneau de commande de l'appareil avec toutes les options installées.

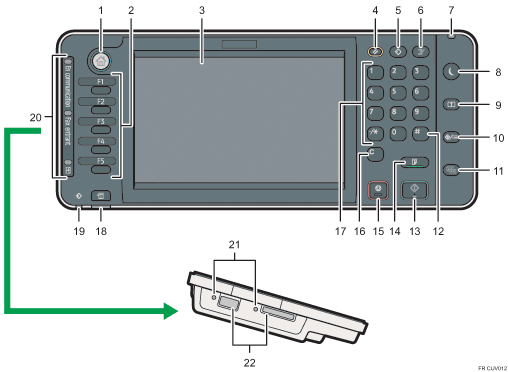

Illustration du panneau de commande avec numérotation

  1. Touche [Accueil]

    Appuyez pour afficher l'écran [Accueil]. Pour de plus amples informations, voir Comment utiliser l'écran [Accueil] (en cas d'utilisation du panneau de commande standard).

  2. Touches de fonction

    En sortie d'usine, aucune fonction n'est enregistrée dans les touches de fonction. Vous pouvez enregistrer des fonctions, des programmes et des pages Web utilisés régulièrement. Pour de plus amples informations, voir Configuration des touches de fonction (lors de l'utilisation du panneau de commande standard).

  3. Écran LCD

    Affiche les touches de chaque fonction, l'état de fonctionnement ou les messages. Voir Modification des modes (lors de l’utilisation du panneau de commande standard) et Utilisation des écrans du panneau de commande.

  4. Touche [Réinitialiser]

    Appuyez sur cette touche pour annuler les paramètres actuels.

  5. Touche [Programme] (modes copieur, Serveur de Doc., télécopieur et numériser)

  6. Touche [Interruption]

    Appuyez sur cette touche pour interrompre les copies. Reportez-vous au manuel Copieur/Serveur de documents.

  7. Indicateur de mise sous tension

    Le voyant principal d'alimentation s'allume lorsque vous activez l'interrupteur principal d'alimentation.

  8. Touche [Économie d'énergie]

    Appuyez sur cette touche pour activer et désactiver le mode Veille prolongée. Voir Économie d'énergie.

    Lorsque l'appareil est en mode Veille prolongée, la touche [Économie d'énergie] clignote lentement.

  9. Touche [Connexion/Déconnexion]

    Appuyez sur cette touche pour ouvrir et fermer une session.

  10. Touche [Compteur/Outils utilisateur]

    • Outils utilisateur

      Appuyez sur cette touche pour modifier les paramètres par défaut en fonction de vos besoins. Se reporter au manuel Connexion de l'appareil / Paramètres système.

    • Compteur

      Appuyez sur cette touche pour contrôler ou imprimer la valeur du compteur. Voir Compteur.

    Vous pouvez obtenir les coordonnées permettant de commander des consommables et d'appeler en cas de dysfonctionnement. Vous pouvez également imprimer ces renseignements. Voir Contrôle de la fonction Requête à l'aide des Outils utilisateur.

  11. Touche [Affichage simplifié]

    Appuyez sur cette touche pour passer à l'affichage simplifié. Voir Changement du style de l'écran.

  12. Touche [Carré] (Touche Entrée)

    Appuyez sur cette touche pour confirmer les valeurs saisies ou les points spécifiés.

  13. Touche [Départ]

    Appuyez sur cette touche pour copier, imprimer, numériser ou envoyer.

  14. Touche [Épreuve d'impression]

    Appuyez sur cette touche pour réaliser un exemplaire unique de copie ou d'impression, afin de vérifier la qualité de l'impression avant de réaliser plusieurs exemplaires. Se reporter au manuel Copieur/Serveur de documents.

  15. Touche [Stop]

    Appuyez sur cette touche pour interrompre un travail de copie, de numérisation, de télécopie ou d'impression en cours.

  16. Touche [Effacement]

    Appuyez sur cette touche pour supprimer un nombre saisi.

  17. Pavé numérique

    Utilisez ce pavé pour saisir le nombre de copies, le numéro de télécopieur et des données pour la fonction sélectionnée.

  18. Touche [Vérifier état]

    Appuyez pour vérifier l'état du système de l'appareil, l'état opérationnel de chaque fonction et les travaux en cours. Vous pouvez également afficher l'historique des travaux et les informations relatives à la maintenance de l'appareil.

  19. Voyant d'entrée des données (mode Imprimante et Télécopieur)

    Clignote lorsque la machine reçoit des travaux d'impression ou des documents LAN-Fax à partir d'un ordinateur. Reportez-vous aux manuels Fax et Imprimante.

  20. Témoin de communication, témoin de télécopies reçues et témoin de fichier confidentiel

    • Voyant de communication

      Il s'allume pendant l'envoi et la réception de données.

    • Voyant de fax entrant

      Il s'allume en continu quand des données autres que la boîte personnelle ou le fichier de Verrouillage Mémoire sont reçues et stockées dans la mémoire du télécopieur.

      Se reporter au manuel Fax.

    • Voyant de fichier confidentiel

      Il s'allume quand des données de boîte personnelle sont reçues.

      Clignote lorsqu'un fichier Verrouillage Mémoire est reçu.

      Se reporter au manuel Fax.

  21. Lampe d'accès au support

    S'allume lorsqu'un dispositif de stockage mémoire est inséré dans l'emplacement pour supports.

  22. Emplacements pour support

    Sont utilisés pour insérer une carte SD ou une clé USB.
