Pour raccorder l'appareil à une ligne téléphoniques, utilisez un connecteur de type modulaire embrochable.
Un câble de ligne téléphonique équipé d'un noyau de ferrite doit être utilisé pour éliminer les interférences de radio-fréquence.
Vérifiez que le connecteur est du type adapté avant de commencer.

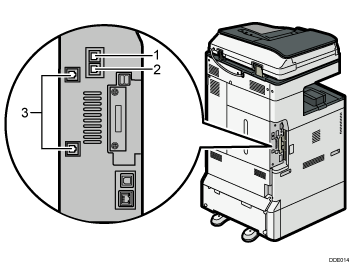

Connecteur - module d'interfaçage G3
Connecteur téléphonique externe
Connecteur supplémentaire - module d'interfaçage G3
Si vous connectez un câble modulaire au connecteur du module d'interfaçage G3, effectuez deux boucles à 1,5 cm (0,6 pouces) (1) de l'extrémité du câble modulaire (connectée à la machine), puis attachez le noyau de ferrite aux boucles, comme illustré.
