Panneau de commande

Cette section présente les noms et les fonctions des composants du panneau de commande.

Important

Cette illustration montre le panneau de commande de l'appareil avec toutes les options installées.

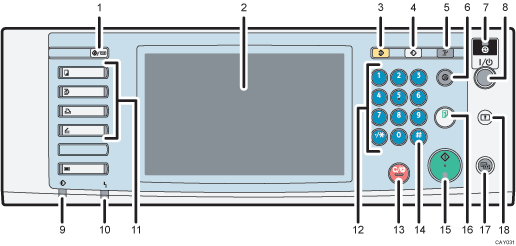

Illustration du panneau de commande avec numérotation

  1. Touche [Compteur/Outils utilisateur]

    • Outils utilisateur

      Appuyez sur cette touche afin de modifier les paramètres par défaut et les critères en fonction de vos besoins. Reportez-vous à Informations Configuration du réseau et du système.

    • Compteur

      Appuyez sur cette touche pour contrôler ou imprimer la valeur du compteur. Reportez-vous à « Compteur ».

    • Requête

      Appuyez sur cette touche pour obtenir les coordonnées permettant de commander des consommables et d'appeler en cas de dysfonctionnement. Vous pouvez également imprimer ces renseignements. Reportez-vous à « Requête ».

  2. Écran LCD

    Affiche les touches de chaque fonction, l'état de fonctionnement ou les messages. Reportez-vous à « Écran LCD ».

  3. Touche [Effacer Modes]

    Appuyez sur cette touche pour annuler les paramètres actuels.

  4. Touche [Programme] (modes copieur, Serveur de Doc. et scanner)

    • Appuyez sur cette touche pour enregistrer les paramètres fréquemment utilisés ou pour rappeler des paramètres enregistrés.

      Reportez-vous à Informations Copieur et Serveur de documents

      Consultez le manuel Informations Scanner.

    • Appuyez sur cette touche pour programmer les paramètres par défaut de l'affichage initial lorsque les modes sont effacés ou réinitialisés, ou immédiatement après avoir activé l'interrupteur de fonctionnement.

      Reportez-vous à Informations Copieur et Serveur de documents.

      Reportez-vous à Informations Scanner.

  5. Touche [Interruption] (modes copieur, Serveur de Doc. et scanner)

    Appuyez sur cette touche pour interrompre les copies pendant une copie ou une numérisation. Reportez-vous à Informations Copieur et Serveur de documents.

  6. Touche [Économie d'énergie]

    Appuyez sur cette touche pour activer ou désactiver le mode Économie d'énergie. Reportez-vous à « Économie d'énergie ».

  7. Témoin d'alimentation principale

    Le voyant principal d'alimentation s'allume lorsque vous activez l'interrupteur principal d'alimentation.

  8. Touche marche/arrêt

    Appuyez sur l'interrupteur pour le mettre sous tension (le témoin de la touche d'interrupteur de fonctionnement s'allume). Pour mettre l'appareil hors tension, appuyez à nouveau sur cette touche (le témoin de fonctionnement s'éteint). Reportez-vous à « Mise sous tension/hors tension ».

  9. Témoin de Données en entrée (mode imprimante)

    Clignote quand l'appareil reçoit des travaux d'impression. Reportez-vous aux Informations Imprimante.

  10. Témoin d'alerte

    Il s'allume lorsqu'une erreur survient.

  11. Touches de fonction

    Appuyez sur cette touche pour afficher l'écran de fonctionnement de l'une des fonctions suivantes : copie, Serveur de Doc., imprimante ou scanner.

    Le témoin de la fonction sélectionnée s'allume. Reportez-vous à « Changement de mode ».

  12. Pavé numérique

    Utilisez le pavé numérique pour saisir le nombre de copies et les données de la fonction sélectionnée.

  13. Touche [Effacement/Stop]

    • Nettoyé

      Appuyez sur cette touche pour supprimer un nombre saisi.

    • Stop

      Appuyez sur cette touche pour arrêter un travail de numérisation ou d'impression en cours.

  14. Touche [Carré] (Touche Entrée)

    Appuyez sur cette touche pour confirmer les valeurs saisies ou les points spécifiés.

  15. Touche [Départ]

    Appuyez sur cette touche pour copier, imprimer, numériser ou envoyer.

  16. Touche [Épreuve d'impression]

    Appuyez sur cette touche pour réaliser un exemplaire unique de copie ou d'impression, afin de vérifier la qualité de l'impression avant de réaliser plusieurs exemplaires. Reportez-vous à Informations Copieur et Serveur de documents.

  17. Touche [Affichage simplifié]

    Appuyez sur cette touche pour passer en affichage simplifié. Reportez-vous à « Affichage simplifié ».

  18. Touche [Connexion/Déconnexion]

    Appuyez sur cette touche pour ouvrir et fermer une session.

Référence
