Connexion à l'interface Ethernet Gigabit

Cette section décrit la manière de raccorder le câble d'interface Ethernet au port Ethernet Gigabit.

Si le copieur est sous tension, mettez-le hors tension.
Employez les câbles Ethernet suivants.
- Lors de l'utilisation d'un câble 100BASE-TX/10BASE-T :
  Câble à paire torsadée non blindée (UTP) ou câble à paire torsadée blindée (STP) et catégorie de type 5 ou supérieure.
- Lors de l'utilisation d'un câble 1000BASE-T :
  Câble à paire torsadée non blindée (UTP) ou câble à paire torsadée blindée (STP) et catégorie de type 5e ou supérieure.

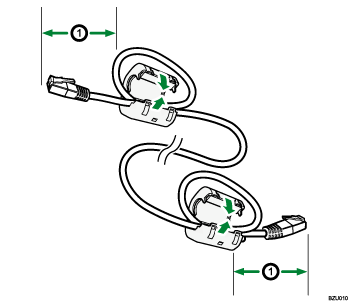

Effectuez des boucles de 3 cm (1,2 inches) à partir de l'extrémité de chaque câble Ethernet, puis attachez les tores magnétiques intégrés à chaque boucle, comme le montre l'illustration.
Assurez-vous que l'appareil est hors tension.
Raccordez le câble d'interface Ethernet au port Ethernet Gigabit.
Raccordez l'autre extrémité du câble d'interface Ethernet à un appareil de connexion réseau, tel qu'un hub.
Mettez l'appareil sous tension à l'aide de son interrupteur principal d'alimentation.
1. Voyant (orange)
  Lorsque la connexion 100BASE-TX est employée, le voyant orange s'allume. Lorsque 10BASE-T est en fonctionnement, il est éteint.
2. Indicateur (vert)
  Lorsque 10BASE-T est en fonctionnement, le voyant vert est allumé. Lorsque la connexion 100BASE-TX est employée, il est éteint.
3. Voyants (vert et orange)
  Lorsque 1000BASE-T fonctionne, les deux témoins sont allumés.

Pour plus d'informations sur la manière de mettre l'appareil sous tension à l'aide de l'interrupteur principal, reportez-vous au manuel À propos de cet appareil.
Pour plus d'informations sur l'installation du pilote d'impression, reportez-vous au manuel Informations Imprimante.
