Cette section présente les noms et les fonctions des composants.
|
N'obstruez pas les orifices de ventilation en plaçant des objets à proximité ou en appui sur ces orifices. Si la machine est en surchauffe, une panne peut survenir.
Réceptacle d'empilage supérieur
Quand le réceptacle d'empilage supérieur est sélectionné, le papier en sortie y est empilé.
Panneau de Commande
Voir "Panneau de commande".
Capot du scanner
Il protège le mécanisme d'alimentation de l'original et la vitre de numérisation.
Levier d'ouverture du capot du scanner
Permet d'ouvrir le capot du scanner pour sortir les originaux coincés ou pour nettoyer l'appareil.
Réceptacle auxiliaire avant de sortie
Permet de recevoir le papier de copie. Lors de la copie d'originaux en rouleaux, il peut également servir de magasin pour originaux.
Interrupteur principal d'alimentation
Si l'appareil ne fonctionne pas après avoir appuyé sur la touche marche/arrêt, vérifiez que l'interrupteur principal d'alimentation est activé. Si il est désactivé, activez-le.
Reportez-vous à "Mise sous tension / hors tension".
Disjoncteur
Pour empêcher une décharge électrique, cet appareil comporte un disjoncteur. Le disjoncteur est normalement en position ON.
Si l'appareil ne se met pas sous tension, vérifiez si le disjoncteur est en position OFF. Si tel est le cas, ne le mettez pas en position ON.
Contactez immédiatement votre représentant ou le SAV.
Magasin supérieur
Comprend le magasin 1 (avant) et le magasin 2 (arrière).
Bouton du réchauffeur anti-condensation
Si de la condensation se forme dans l'appareil suite à une variation de température, l'appareil risque de ne pas imprimer convenablement. Pour minimiser ce problème, utilisez le réchauffeur anti-condensation.
Magasin inférieur (en option) ou magasins papier découpé (en option)
L'illustration montre les magasins papier découpé.
Touche marche/arrêt
Appuyez sur ce bouton pour mettre l'appareil sous tension (le témoin de la touche marche/arrêt s'allume). Pour mettre l'appareil hors tension, appuyez de nouveau sur ce bouton (le témoin de la touche marche/arrêt s'éteint).
Reportez-vous à "Mise sous tension / hors tension".
Touche [Arrêt du scanner]
À utiliser si des originaux sont alimentés de façon inclinée ou pour annuler la numérisation pendant qu'un original est en cours d'alimentation. Vous pouvez également l'utiliser pour libérer la fonction de maintien du bord du papier.
Plaque pour original
Placez les originaux ici, face à numériser vers le haut.
Guide d'original
Réglez-le en fonction de la largeur de vos originaux.
Levier d'ouverture de l'unité d'imagerie
Utilisez ce levier pour ouvrir l'unité d'imagerie lors de la résolution des incidents papier ou du nettoyage de l'appareil.
Ne laissez pas l'unité d'imagerie ouverte pendant plus de 10 minutes, sinon la qualité de la copie risque de se détériorer.
Tout en maintenant l'unité d'imagerie vers le bas, tirez le levier pour l'ouvrir.
Bypass
À utiliser pour l'alimentation manuelle en papier. Chargez le papier face à imprimer vers le haut.
Guide papier du Bypass
Réglez-le en fonction de la largeur du papier pour la copie avec le Bypass.

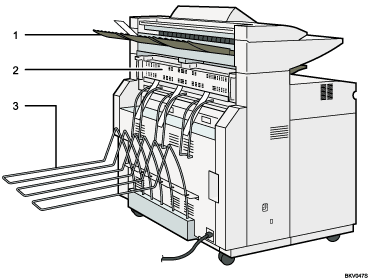

Sortie arrière de l'original (droite)
Maintient les originaux éjectés à l'arrière de l'appareil
La sortie arrière des originaux est utilisée lorsque l'empileuse est fixée à l'arrière de l'appareil. Pour plus de détails, contactez votre représentant ou le SAV.
Capot de l'unité de fusion
Protège l'unité de fusion.
Sortie arrière
Empile les copies émises vers la sortie arrière.
Bouton du réchauffeur anti-humidité
Lorsque l'humidité est élevée, le papier dans le magasin risque d'absorber l'humidité, ce qui peut affecter la qualité de la copie. Le réchauffeur anti-humidité empêche ce phénomène.
Mettez ce bouton sur ON lorsque l'humidité est élevée.
Support papier
Les deux supports papier saisissent le rouleau de papier et sont montés sur le support de rouleau du magasin de rouleau papier.
Bouton d'alimentation en papier
À utiliser lors du chargement de rouleaux de papier ou de la résolution des incidents papier.
Bouton de coupe
À utiliser pour couper le papier manuellement en cas d'incident papier dans la zone de coupe de l'appareil.
Remettez toujours le bouton de coupe vers l'extrémité gauche ou droite.
Bouton d'alimentation automatique
À utiliser pour sortir le papier coincé dans la zone d'alimentation. Gardez ce bouton enfoncé pour alimenter en continu le papier en rouleau.
Quand environ 100 mm, 3,9 ", de papier est alimenté, relâchez le bouton afin que le papier soit automatiquement coupé.
Support de rouleau
Réglez-le au format du rouleau de papier que vous utilisez.
 |
