Panneau de commande

Cette section présente les noms et les fonctions des composants du panneau de commande.

Important

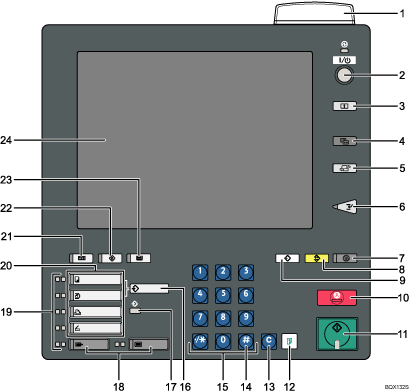

Illustration du panneau de commande avec numérotation

  1. Voyant témoin d'état

    Affiche l'état actuel de l'appareil. Par défaut, ce voyant est éteint. Vous pouvez choisir de l'allumer ou de l'éteindre.

    • Arrêt : l'interrupteur principal d'alimentation est désactivé ou prêt à faire des copies.

    • Clignotement vert : numérisation d'originaux.

    • Allumé en vert fixe : copie (prêt à numériser les originaux), impression des données ou impression du journal de numérisation en cours.

    • Rouge clignotant : toner presque épuisé.

    • Allumé en rouge : papier coincé ou autre panne.

    Si le voyant témoin d'état est allumé en rouge, du papier est coincé pour le travail de copie en cours. Consultez l'écran du travail en cours.

  2. Touche marche/arrêt

    Appuyez sur l'interrupteur pour le mettre sous tension (le voyant témoin de la touche marche/arrêt s'allume). Pour le mettre hors tension, appuyez de nouveau sur cet interrupteur (le voyant témoin de la touche marche/arrêt s'éteint). Reportez-vous à "Mise sous tension/hors tension".

  3. Touche [Connexion/Déconnexion]

    Appuyez sur ce bouton pour vous connecter ou vous déconnecter du système.

  4. Touche [Affichage simplifié]

    Appuyez sur cette touche pour accéder à l'Affichage simplifié. Reportez-vous à "Affichage simplifié".

  5. Touche [Sélection de la langue]

    Appuyez sur ce bouton pour changer la langue de l'écran.

  6. Touche [Interruption]

    Appuyez sur cette touche pour interrompre les copies. Reportez-vous au manuel Informations Copieur/Serveur de documents.

  7. Touche[Économie d'énergie]

    Appuyez sur ce bouton pour activer ou désactiver le mode Basse consommation. Reportez-vous à "Economiser l'énergie".

  8. Touche [Effacer Modes]

    Appuyez sur cette touche pour annuler les paramètres actuels.

  9. Touche [Programme](modes copieur et scanner)

    Appuyez sur cette touche pour enregistrer les réglages fréquemment utilisés ou pour rappeler des réglages enregistrés.

  10. Touche [Stop]

    Appuyez sur cette touche pour interrompre un travail en cours.

  11. Touche [Départ]

    Appuyez sur cette touche pour démarrer la copie ou pour numériser ou imprimer des documents stockés sur le serveur de documents.

  12. Touche [Copie d'épreuve]

    Appuyez pour réaliser un jeu unique de copies ou d'impressions, afin de vérifier la qualité de l'impression avant de réaliser plusieurs exemplaires. Reportez-vous au manuel Informations Copieur/Serveur de documents.

  13. Touche [Effacement]

    Appuyez sur cette touche pour supprimer un nombre saisi.

  14. Touche [Carré] (Touche Entrée)

    Appuyez sur cette touche pour confirmer les valeurs saisies ou les points spécifiés.

  15. Pavé numérique

    Utilisez le pavé numérique pour saisir des chiffres.

  16. Touche [Nouveau travail]

    Utilisez cette touche pour définir le nouveau travail de copie pendant qu'une copie ou le stockage de données dans le serveur de documents est en cours.

  17. Témoin de Données en entrée (mode imprimante)

    S'allume lorsque l'appareil reçoit des données.

  18. Touche [Programme enregistré]/touche [Autre fonction]

    Lance les fonctions enregistrées.

  19. Voyants d'état des fonctions

    Ils présentent le statut des fonctions.

    • Vert : actif.

    • Rouge : interrompu. Appuyez sur la touche de fonction pour changer d'écran, puis suivez les instructions qui s'affichent.

  20. Touches de fonction

    Appuyez sur ces touches pour afficher l'écran de fonctionnement de l'une des fonctions suivantes :

    • Copieur

    • Serveur de documents

    • Imprimante

    • Scanner

    Le voyant de la fonction sélectionnée s'allume. Reportez-vous à "Changement de Mode".

  21. Touche [Compteur]

    Appuyez sur cette touche pour contrôler ou imprimer la valeur du compteur. Reportez-vous à "Compteur".

  22. Touche [Outils Utilisateurs]

    Appuyez pour modifier les paramètres et les conditions par défauts pour répondre à vos besoins. reportez-vous au manuel Guide réseau et paramètres système.

  23. Touche [Paramètre du magasin papier]

    Spécifie les paramètres du magasin papier. Reportez-vous au manuel Guide réseau et paramètres système.

  24. Écran LCD

    Affiche des menus de fonctions, des messages d'erreur et l'état de l'appareil. Reportez-vous à "Écran LCD".
