Perforation de classement des copies

L'unité de finition FS‑532 dotée de l'Unité de perforation PK‑522 propose le mode de perforation des copies pour leur classement. Les modes de perforation et d'agrafage sont compatibles.

  • Ne pas perforer le papier spécial comme les transparents, les étiquettes ou le papier calque. La perforation d'un papier spécial peut causer un incident inattendu sur la machine.

Original

Sortie

[2 trous]

[A gauche]

[A droite]

[Haut]

[Perfo 3 trous]

[A gauche]

[A droite]

[Haut]

[Perfo 4 trous]

[A gauche]

[A droite]

[Haut]

[Perfo 4 trous suédois ]

[A gauche]

[A droite]

[Haut]

Elément

Description

Nombre de perforations

Système métrique : 2 trous, 4 trous, 4 trous suédois
Système impérial : 2 trous, 3 trous

Diamètre des trous

Système métrique :
2 trous : 6,5 mm 0,5 mm / 0.26" 0.02"
4 trous : 6,5 mm 0,5 mm / 0.26" 0.02"
4 trous suédois : 6,5 mm 0,5 mm / 0.26" 0.02"
Système impérial :
2 trous : 8,0 mm 0,5 mm / 0.31" 0.02"
3 trous : 8,0 mm 0,5 mm / 0.31" 0.02"

Espacement des trous

Système métrique :
2 trous : 80 mm 1,0 mm / 3.15" 0.04"
4 trous : 80 mm 1,0 mm / 3.15" 0.04"
4 trous suédois : 70 mm 1,0 mm / 2.76" 0.04'', 21 mm 1,0 mm / 0.83" 0.04"
Système impérial :
2 trous : 70 mm 1,0 mm / 2.76" 0.04"
3 trous : 108 mm 1,0 mm /4.25" 0.04"

Format papier

A3 , B4 , A4 /, B5 /, A5 /, Ministre, SRA4 , 11 17 , 8.5  14 , 8.5  11 /, 5.5  8.5 , 9  11

Grammage du papier

60 g/m2 à 300 g/m2 / 15 lb Bond à 81 lb Bond

  • Veillez à ce que les guides latéraux du magasin soient bien alignés contre le papier chargé dans ce magasin. Sinon, les copies pourraient ne pas être perforées au bon endroit.

  • Si l'ATS (changement automatique de magasin) fonctionne pendant l'opération de perforation est en cours, les trous de perforation risquent d'être décalés.

  • Le mode de perforation n'est pas disponible pour les formats papier autres que standard (Formats détectés, Personnel, Avec onglet).

  1. Positionnez l'original.

  2. Appuyez sur l'onglet [COPIER] pour afficher l'écran [COPIER].

  3. Appuyez sur [Réglage sortie].

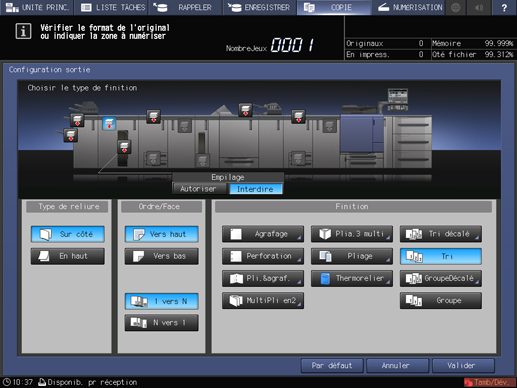

    L'écran [Réglage sortie] s'affiche.

  4. Appuyez sur [Perforation] sous [Finition].

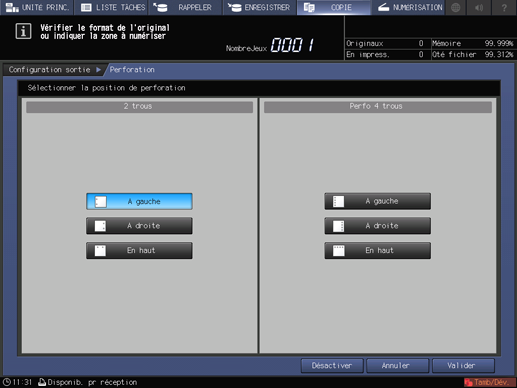

    L'écran [Perforation] s'affiche.

  5. Sélectionnez la position de perforation souhaitée.

  6. Appuyez sur [Valider].

    • Pour rétablir le réglage précédent, appuyez sur [Annuler]. Pour annuler la fonction et enregistrer le réglage actuel, appuyez sur [Désactiver].

    L'écran [Réglage sortie] réapparaît.

  7. Appuyez sur [Valider] sur l'écran [Réglage sortie].

    Une icône représentant le mode de sortie spécifié est affichée sous [Configuration sortie] sur l'écran [COPIER].

    • Le bac principal s'abaisse progressivement pendant l'éjection des pages imprimées. NE LAISSER aucun objet interférer avec le fonctionnement du bac principal du côté gauche de l'unité d'agrafage, car le moindre obstacle peut endommager l'unité d'agrafage.
