Utilisation manuelle des fonctions

L'unité de finition FS-532 montée avec l'unité d'insertion PI-502 peut être commandée manuellement avec le panneau de contrôle de l'unité d'insertion.

L'unité de finition FS‑532 offre les modes de finition suivants en fonction de la configuration des options.

Unité de finition FS‑532 + Unité d'insertion PI‑502

Type de finition

Description

Unité de finition FS-532 +

Unité d'insertion PI‑502

[Agrafage en coin] / [Agrafage en 2 points]

Unité de finition FS-532 +

Module d'insertion PI-502 + Kit de perforation PK-522

[Agrafage en coin] / [Agrafage en 2 points], [Perforation]

Unité de finition FS‑532 + Unité d'insertion PI‑502 + Piqueuse à cheval SD‑510

[Agrafage en coin] / [Agrafage en 2 points], [Pli & Piqûre], [Pliage en 3]

Touche

Sortie

Bouton de sélection du mode Agrafage

[Pli & Piqûre]

[Agrafage en coin]

[Agrafage en 2 points]

[Pliage en 3]

Bouton Perforation

Fonction

Papier (format/grammage)

Nombre de feuilles chargées

Bac de sortie

[Agrafage en coin] / [Agrafage en 2 points]

A3 , B4 , A4 /, B5 /, A5 , 11 17 , 8.5 14 , 8.5 11 /, 5.5 8.5 (50 à 200 g/m2 / 13 à 53 lb Bond)

100 feuilles min. (longueur papier : 139 mm à 399 mm / 5,46" à 15,68")
50 feuilles max. (longueur papier : 400 mm / 15,72" min.)

Bac principal

[Perforer]

A3 à A5 (50 g/m2 à 200 g/m2 / 13 lb Bond à 53 lb Bond)

200 feuilles (80 g/m2 / 21 lb Bond) ou hauteur papier de 30 mm / 1.18" max.

Bac principal

[Pli & Piqûre]

A3 , B4 , A4 , 12 18 , 11 17 , 8,5 14 , 8,5 11 (50 g/m2 à 200 g/m2 / 13 lb Bond à 53 lb Bond)
Jusqu'à 1 couverture de 200 g/m2 / 53 lb Bond peut être attachée pour être pliée et agrafée.

25 feuilles max. (50 à 61 g/m2 / 13 à 16 lb Bond)
20 feuilles max. (62 à 80 g/m2 / 14 à 21 lb Bond)
16 feuilles max. (81 à 91 g/m2 / 22 à 24 lb Bond)
5 feuilles max. (92 à 200 g/m2 / 25 à 53 lb Bond)

Bac pliage

[Pliage en 3]

A4 , 8.5 11

1 feuille (92 g/m2 à 105 g/m2 / 25 lb Bond à 28 lb Bond), 1 à 3 feuilles (50 g/m2 à 91 g/m2 / 13 lb Bond à 24 lb Bond)

Bac pliage

  • Le papier doit être placé uniquement dans le magasin inférieur. Le magasin supérieur ne peut pas être utilisé.

  1. Placez le papier dans le magasin inférieur de l'unité d'insertion.

    • [Agrafage en coin] / [Agrafage en 2 points] : placez le papier recto vers le haut.

    • Perforation : placez le papier Recto vers le haut.

    • [Pli & Piqûre] : placez le recto du jeu final vers le haut.

    • [Pliage en 3] : placer Place la face extérieure du pliage vers le haut.

    • Alignez la plaque-guide avec le papier.

    • Ne pas perforer le papier spécial comme les étiquettes ou le papier calque. L'utilisation de papier spécial peut causer un incident inattendu à l'unité de perforation.

  2. Appuyez sur le bouton de sélection du mode Agrafage et sur le bouton de perforation pour sélectionner le mode désiré.

    • Pour sélectionner Agrafage en coin / Agrafage en 2 points, Pli & Piqûre ou Pliage en 3, appuyez sur le bouton de sélection du mode d'agrafage pour allumer le voyant du mode souhaité. Pour sélectionner Perforation, appuyez sur le bouton de perforation pour allumer le voyant.

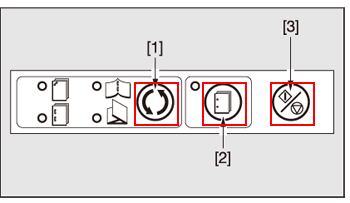

    [1] : bouton de sélection du mode d'agrafage

    [2] : bouton Perforation

    [3] : bouton Marche/Arrêt

    • Perforation et Agrafage en coin/Agrafage en 2 points sont compatibles. Pour les combiner, appuyez sur le bouton de sélection du mode d'agrafage pour allumer le voyant. Si, hormis Perforer, aucune autre fonction n'est souhaitée, éteignez tous les voyants excepté celui de Perforer.

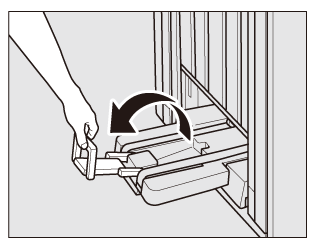

  3. Ouvrez la poignée de réception papier du bac pliage lorsque le mode [Pli & Piqûre] ou [Plia. 3 multi].

  4. Appuyez sur le bouton Marche/Arrêt du panneau de contrôle du module d'insertion.

    • Pour arrêter la sortie, réappuyez sur le bouton Marche/Arrêt.
