Utilisation manuelle des fonctions

L'unité de finition FS-612 montée avec l'unité d'insertion PI-502 peut être commandée manuellement avec le panneau de contrôle de l'unité d'insertion.

Placez le papier dans le magasin inférieur de l'unité d'insertion. Le magasin supérieur ne peut pas être utilisé.

L'unité de finition FS-612 offre les modes de finition suivants en fonction de la configuration des options.

Unité de finition FS-612 + Unité d'insertion PI‑502

Type de finition

Description

Unité de finition FS-612 + Unité d'insertion PI‑502

[Agrafage en coin] / [Agrafage en 2 points], [Pli & Piqûre], [Pliage en 3]

Unité de finition FS-612 + Unité d'insertion PI‑502 + Kit de perforation SD-512

[Agrafage en coin] / [Agrafage en 2 points], [Pli & Piqûre], [Perforation]

Touche

Sortie

Bouton de sélection du mode Agrafage

[Pli & Piqûre]

[Agrafage en coin]

[Agrafage en 2 points]

[Pliage en 3]

Bouton Perforation

Description

Papier (format/grammage)

Capacité magasin papier

Bac de sortie

[Agrafage en coin] / [Agrafage en 2 points]

A3 , B4 , A4 /, B5 /, A5 , 11 17 , 8.5 14 , 8.5 11 /, 5.5 8.5 (62 à 105 g/m2 / 16 à 28 lb Bond)

Possibilité d'ajouter 2 couvertures (200 g/m2 / 53 lb Bond) avant l'opération de pliage et d'agrafage.

50 feuilles max.

Bac principal

[Perforer]

A3 à A5 (60 à 128 g/m2 / 15 à 33 lb Bond)

200 feuilles (80 g/m2 / 21 lb Bond) ou hauteur papier de 80 mm / 3,15" max.

Bac principal ou Bac secondaire

[Pli & Piqûre]

A3 , B4 , A4 , 11 17 , 8.5 14 , 8.5 11 (62 à 105 g/m2 / 16 à 28 lb Bond)

Possibilité d'ajouter 1 couverture (200 g/m2 / 53 lb Bond) avant l'opération de pliage et d'agrafage.

20 feuilles max. (80 g/m2 / 21 lb Bond),

19 feuilles max. (80 g/m2 / 21 lb Bond) (avec papier épais comme couverture)

Bac du mode Pliage/Agrafage

[Pliage en 3]

A4 , 8.5 11

1 feuille (62 à 105 g/m2 / 16 à 28 lb Bond)

Bac du mode Pliage/Agrafage

  • Le papier doit être placé uniquement dans le magasin inférieur. Le magasin supérieur ne peut pas être utilisé.

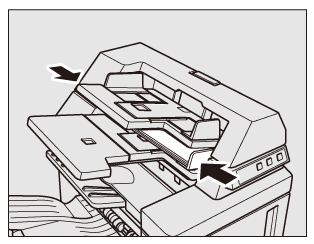

  1. Placez le papier dans le magasin inférieur de l'unité d'insertion.

    • [Agrafage en coin] / [Agrafage en 2 points] : placez le papier recto vers le haut.

    • [Perforation] : placer le papier recto vers le haut.

    • [Pli & Piqûre] : placer le recto du jeu final vers le haut.

    • [Pliage en 3] : placer Place la face extérieure du pliage vers le haut.

    • Alignez la plaque-guide avec le papier.

    • Ne pas perforer le papier spécial comme les étiquettes ou le papier calque. L'utilisation de papier spécial peut causer un incident inattendu à l'unité de perforation.

  2. Appuyez sur le bouton de sélection du mode Agrafage et sur le bouton de perforation pour sélectionner le mode désiré.

    • Pour sélectionner [Agrafage en coin] / [Agrafage en 2 points], [Pli & Piqûre] ou [Pliage en 3], appuyez sur le bouton de sélection du mode d'agrafage pour allumer le voyant du mode souhaité. Pour sélectionner Perforation, appuyez sur le bouton de perforation pour allumer le voyant.

    [1] : bouton de sélection du mode d'agrafage

    [2] : bouton Perforation

    [3] : bouton Marche/Arrêt

    • Perforation et [Agrafage en coin] / [Agrafage en 2 points] sont compatibles. Pour les combiner, appuyez sur le bouton de sélection du mode d'agrafage pour allumer le voyant. Si aucune autre fonction n'est voulue, éteignez tous les voyants excepté celui de la fonction Perforation.

  3. Appuyez sur Départ.

    • Pour interrompre la sortie, appuyez sur le bouton Départ/Arrêt du panneau de contrôle de l'unité d'insertion.
