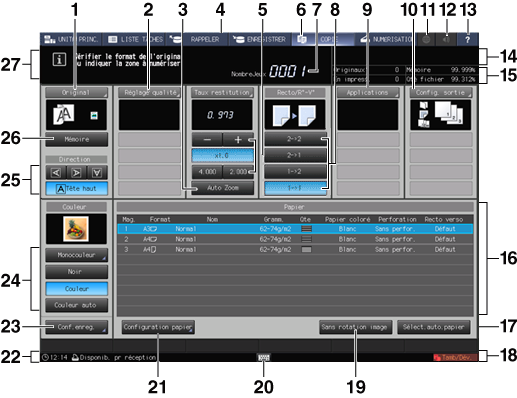

Présentation de l'écran [COPIER]

1

[Original]

Affiche l'écran [Original] sur lequel vous pouvez définir les conditions de l'original à copier. Pour sélectionner l'orientation de l'original, vous pouvez aussi utiliser les touches de [Direction] sous l'écran [Original]. Les types suivants d'icônes apparaissent sous [Original].
•Affiche l'icône d'orientation de l'original spécifiée dans [Direction].
•Affiche l'icône de la fonction spécifiée dans [Type].
•Affiche le texte de la fonction spécifiée dans [Spécial].
•Affiche une icône quand vous sélectionnez [Fin] dans [Epaisseur].
•Lorsque vous sélectionnez [Personnalisé] ou [Avec onglets] dans [Format], le format sélectionné s'affiche.
•Définit la fonction de dépoussiérage sur la vitre rainurée de numérisation quand l'original, introduit par le chargeur ADF y est numérisé. Pour en savoir plus, contactez votre technicien SAV.

2

[Réglage qualité]

Affiche l'écran [Réglage qualité] pour régler la qualité des images de sortie. Un maximum de 3 éléments de réglage qualité spécifiés manuellement sont affichés sous [Réglage qualité]. Un maximum de 4 touches de raccourci de fonctions de réglage qualité fréquemment utilisées sont affichées sous [Réglage qualité].

3

[Restitution auto]

En évidence lorsque la [restitution auto] est activée. Et sélectionné pour utiliser la fonction Restitution automatique.

4

[Taux restitution]

Affiche l'écran [Taux restitution] pour régler [x1,0], [Restitution auto], [Zoom vert/horiz], [Agrandir], [Réduire] et [Taux programmés]. Vous pouvez utiliser les touches sous [Taux restitution] sur l'écran [COPIER] pour spécifier [Taux programmés], [x1,0] et [Restitution auto].

5

Bouton Réglage du zoom

Pour définir le taux de [Zoom vertical/horizontal], appuyez sur [-] [+]. Pour restituer à l'identique (100 %), appuyez sur [x 1,0]. Pour sélectionner [Taux programmés], appuyez sur le bouton qui affiche taux programmés.

6

Onglet [COPIER]

Affiche l'écran [COPIER] pour effectuer les opérations de copie.

7

Indicateur du nombre de jeux

Indique le nombre de copies à imprimer entré sur le pavé numérique du panneau de contrôle.

8

[Recto/Recto-verso]

Sélectionne le mode de copie Recto/Recto-verso.
Si l'original n'est pas positionné, le bouton Recto-verso n'est pas affiché.

9

[Applications]

Affiche l'écran [Applications] pour sélectionner les fonctions d'Applications. Un maximum de 5 icônes de fonctions d'application définies sont affichées sous [Applications]. Un maximum de 4 icônes de touches de raccourci des fonctions d'application fréquemment utilisées sont affichées sous [Applications].

10

[Réglage sortie]

Affiche l'écran [Réglage sortie] pour sélectionner le [Type de reliure] et [Ordre/Face], ainsi que pour définir la [Finition]. Les réglages de sortie définis sont affichés sous forme d'icônes dans la zone située sous [Réglage sortie]. Un maximum de 4 icônes de touches de raccourci des fonctions de sortie fréquemment utilisées sont affichées sous [Réglage sortie].

11

Navigateur Web

Affiche l'écran qui correspond à l'URL spécifiée dans le navigateur Web.

12

Son d'alarme/son

Sélectionne s'il faut activer tous les sons et sons d'alarme.

13

Aide

Affiche le message d'aide qui renseigne sur l'écran affiché. Sur certains écrans, la touche d'aide est estompée et ne peut pas être sélectionnée. Appuyez sur l'écran [MACHINE] pour afficher les instructions de remplacement des cartouches et des boîtes de récupération toner, de chargement du papier, d'ajout d'agrafes, d'élimination des déchets de perforation, d'agrafage et de massicotage, de l'approvisionnement en pastilles de colle et de remplissage du réservoir d'eau.

14

Indicateur Comptage

La partie supérieure affiche le nombre de pages de la tâche d'impression en cours et le nombre de jeux. La partie inférieure affiche le numéro de la tâche d'impression en cours et un nom d'utilisateur (en cas de saisie pour l'authentification utilisateur) ou un nom de section (en cas de saisie pour l'authentification de section).

15

Indicateur Gestion machine

Affiche le nombre d'impressions d'originaux et le nombre de tâches réservées (unité : nombre) ainsi que la mémoire disponible et le système de fichier (%).
La mémoire disponible peut aussi être affichée en Go.

16

Indicateur Information magasin

Affiche les éléments format papier, orientation, nom du papier, grammage du papier, quantité papier restante, couleur papier, papier perforé/non perforé, calage recto-verso définis dans magasins machine, unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707, unité grande capacité LU-202m, unité grande capacité LU-202XL, passe-copie multi-feuilles MB-506, unité bannière Unit MK-740.

17

[Sélect.auto.papier]

Cette touche est en évidence lorsque l'a fonction [Sélect.auto.papier] est activée. Et sélectionnée pour utiliser la fonction [Sélect.auto.papier].

18

Indicateur Etat machine/Droite

Affiche [Four(Envel.)]. [Mémoire USB], [Toner], [Appel SAV], [Netto.ADF], [Tamb/Dév.], [Sécurité], [Err.Modem], [Bande nettoyage four], [ORU-M], [Usagé] et [Ton sombr.]. Un maximum de 4 indicateurs grand format peuvent être affichés. En cas d'affichage d'au moins 5 indicateurs, des petites icônes sans texte se substituent aux indications à partir du 4^e. Le nombre maximum d'éléments affichés s'élève à 7, dont 3 icônes de taille normale et 4 icônes de petite taille.

19

[Sans rotation image]

Active/désactive la fonction de rotation image.

20

Icône touche-touche programmable

Lorsque vous utilisez le panneau distant en temps réel, vous pouvez afficher les touches du panneau de contrôle sur un écran d'ordinateur et sur l'écran tactile. Cliquez n'importe où sur la barre noire affichée avec l'icône. C'est le seul cas possible. Lorsque vous quittez l'écran qui affiche les touches, l'affichage des touches disparaît. Pour en savoir plus, voir Commande à distance de la machine (Panneau distant).

21

[Réglage papier]

Définit les conditions papier des magasins machine, de l'unité d'alimentation papier PF-602m, de l'unité d'alimentation papier PF-707, du passe-copie multi-feuilles MB-506, de l'unité grande capacité LU-202m, de l'unité grande capacité LU-202XL, du magasin supérieur et du magasin inférieur de l'unité d'insertion PI-502, du magasin supérieur et du magasin inférieur de l'unité d'insertion montée sur l'unité de pliage FD-503, du bac couvertures du thermorelieur PB-503 et de l'unité bannière MK-740.

22

Indicateur Etat machine/Gauche

Affiche l'heure actuelle ou l'état du contrôleur d'image.

23

[Conf.enreg.]

Met en attente les tâches à copier ou les enregistre sur le disque dur.

24

Touches de configuration couleur

Sélectionne un mode couleur [Monocouleur], [Noir], [Couleur] ou [Couleur auto].

25

Touches de direction

Sélection de l'orientation de l'original placé dans le chargeur ADF ou sur la vitre d'exposition.

26

[Mémoire]

Enregistrement temporaire des informations sur les images numérisées des originaux à copier en mémoire. Ce bouton est utilisée pour l'impression regroupée de plusieurs originaux numérisés séparément.

27

Zone des messages

Affichage des messages concernant l'état actuel de la machine, les interdictions associées ou les opérations requises.
