Rainage de papier
Lorsque la piqueuse à cheval SD-513 dotée de l'unité de rainage CR-101 est montée sur cette machine, le papier peut être rainuré.
Sélectionnez le rainage souhaité parmi 1, 2, 3 et 4 rainages, puis déterminez la position de rainage.
Pour le côté convexe des rainages, sélectionnez le recto ou le verso.
Le nombre de rainages est limité selon les conditions de copie à combiner.
Lorsque [Pliage & agrafage] ou [MultiPli en2] est sélectionné, un seul rainage peut être appliqué à la couverture. Le corps ne peut pas être rainuré. Pour en savoir plus, voir Rainage d'une couverture en mode Pliage & Agrafage ou Pliage en 2 multiple.
Quand Pliage en 3 est sélectionné, seuls deux rainages peuvent être appliqués au papier à plier en trois. Pour en savoir plus, voir Rainage de papier en mode Pliage en 3 multiple.
Lorsque [Thermorelieur] est sélectionné, deux ou quatre rainages peuvent être appliqués à la couverture. Le corps ne peut pas être rainuré. Pour en savoir plus, voir Utilisation du thermorelieur PB-503.
Elément de menu | Description | Illustration |
|---|---|---|
[Nombre de rainages] Sélectionnez le rainage souhaité parmi [1 pièce], [2 pièces], [3 pièces] et [4 pièces]. Longueur du papier La : 240 mm à 336 mm Longueur du papier Lb : 337 mm à 488 mm | [1 pièce] : applique un rainage. Position rainage (1) : Papier La : 7 mm à (La - 46) mm (par incréments de 0,1 mm) Papier Lb : (Lb - 330) mm à 290 mm (par incréments de 0,1 mm) |
|
[2 pièces] : applique deux rainages. Position rainage (2) : Papier La : (Position (1) + 1,0) mm à (La - 46) mm (par incréments de 0,1 mm) Papier Lb : (Position (1) + 1,0) mm à 290 mm (par incréments de 0,1 mm) |
| |
[3 pièces] : applique trois rainages. Position rainage (3) : Papier La : (Position (2) + 1,0) mm à (La - 46) mm (par incréments de 0,1 mm) Papier Lb : (Position (2) + 1,0) mm à 290 mm (par incréments de 0,1 mm) |
| |
[4 pièces] : applique quatre rainages. Position rainage (4) : Papier La : (Position (3) + 1,0) mm à (La - 46) mm (par incréments de 0,1 mm) Papier Lb : (Position (3) + 1,0) mm à 290 mm (par incréments de 0,1 mm) |
| |

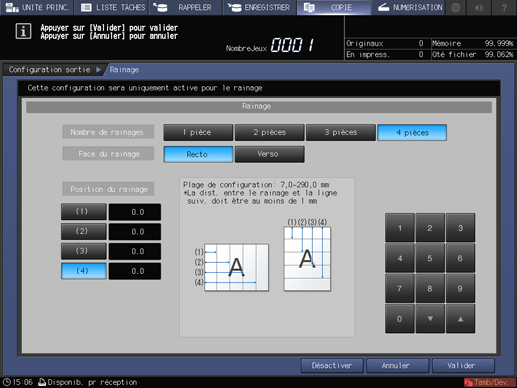

[Face du rainage] Sélectionnez [Avant] ou [Arrière]. | [Recto] : applique des rainages au recto. |
|

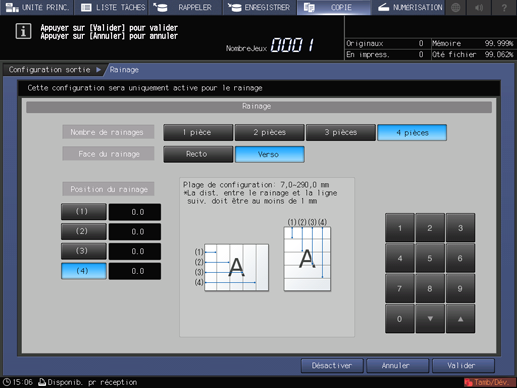

[Verso] : applique des rainages au verso. |
|
Positionnez l'original.
Appuyez sur l'onglet [COPIER] pour afficher l'écran [COPIER].
Appuyez sur [Réglage sortie].

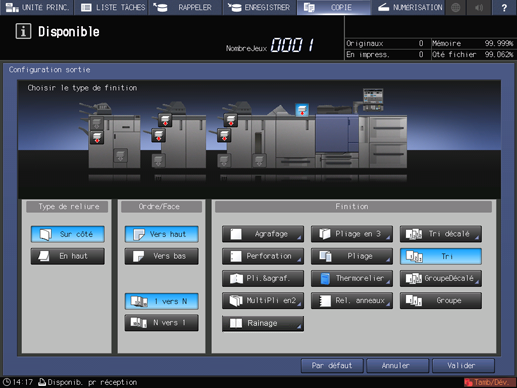

L'écran [Réglage sortie] s'affiche.
Appuyez sur [Faux pli].

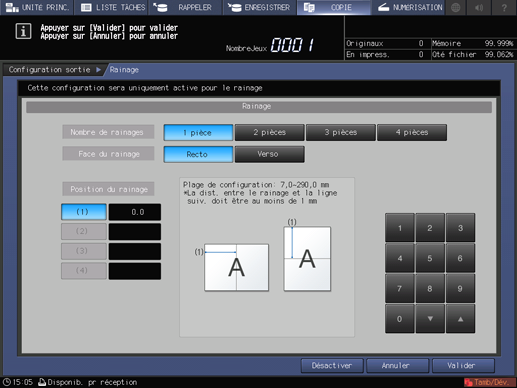

L'écran de réglage [Rainage] s'affiche.
Sélectionnez le nombre de rainages.
Sélectionnez le bouton souhaité de [1 pièce] à [4 pièces].
Définissez la position du rainage.
Sélectionnez [(1)] pour [Position du rainage], puis appuyez sur le clavier de l'écran, la touche [
] ou la touche [
] pour entrer la première position de rainage. Spécifiez la seconde position de rainage et les positions suivantes de la même manière.La position de rainage disponible varie en fonction de la longueur du papier (longueur du côté long).
Quand la longueur du papier La se situe entre 240 mm et 336 mm, la position de rainage (1) est définie sur 7 mm (La - 46) mm (par incréments de 0,1 mm).
Quand la longueur du papier Lb se situe entre 337 mm et 488 mm, la position de rainage (1) est définie sur (Lb - 330) mm à 290 mm (par incréments de 0,1 mm).
La deuxième position de rainage et les positions suivantes sont définies sur (La - 46) mm à partir de la valeur plus élevée que la position de rainage prédéfinie par incréments de 1,0 mm lorsque la longueur du papier La se situe entre 240 mm et 336 mm. Quand la longueur du papier Lb se situe entre 337 mm et 488 mm, la position de rainage est définie sur 290 mm à partir de la valeur plus élevée que la position de rainage prédéfinie par incréments de 1,0 mm.
Sélectionnez le côté de rainage.
Dans [Face du rainage], sélectionnez [Recto] ou [Verso].
Appuyez sur [Valider].
Pour annuler le réglage, appuyez sur [Annuler].
Pour désactiver la fonction tout en conservant le réglage actuel, appuyez sur [Désactiver].
L'écran [Configuration sortie] réapparaît.
Appuyez sur [Valider] sur l'écran [Réglage sortie] pour revenir à l'écran [COPIER].
Une icône représentant la fonction spécifiée est affichée sous [Réglage sortie] sur l'écran [COPIER].
Sélectionnez le cas échéant des conditions de copie supplémentaires.
Entrez la quantité d'impressions souhaitée sur le clavier.
Appuyez sur Départ sur le panneau de contrôle.
Si les positions de rainage sont déplacées sur le papier de sortie, spécifiez de nouveau les positions de rainage sur l'écran de réglage du rainage décrit à l'étape 6. Par exemple, si "210 mm" est spécifié, un rainage peut être appliqué à la position 211 mm en raison de l'expansion et de la contraction du papier. Dans un tel cas, spécifiez "209 mm".
