Interfaces de connexion utilisées

Ethernet

Utilisé sur un ordinateur disposant d'une connexion réseau.
Prend en charge les standards 1000 Base-TX, 100 Base-T et 10 Base-T. Les protocoles TCP/IP (LPD/LPR, IPP, SMB), Services Web, IPX/SPX (NetWare), Bonjour sont également pris en charge.

Interface USB

Utilisée sur un ordinateur disposant d'une connexion réseau. L'interface USB peut être connectée à un ordinateur sous Windows. Un câble USB est requis pour la connexion. Utilisez un câble USB type A (4 broches, mâle) ou type B (4 broches, mâle). Un câble USB de trois mètres maximum est recommandé.

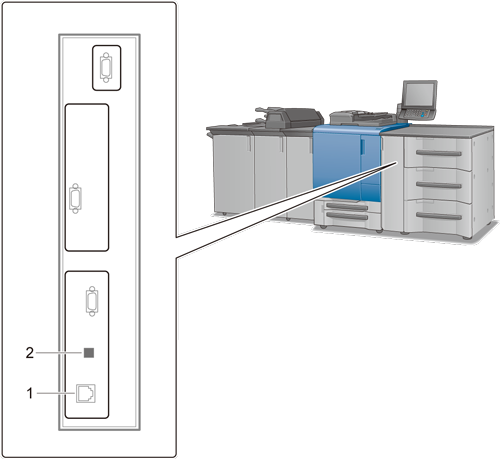

Diagramme de connexion

Les câbles de l'imprimante sont branchés sur chaque port du contrôleur d'image.

Dos de la machine

1. Port Ethernet (1000 Base-T/100 Base-TX/10 Base-T)
2. Port USB
