Temporisation synchro écriture : réglage de la position image du bord avant dans le sen d'introduction du papier dans l'imprimante
Règle la position de l'image du bord avant dans le sens de passage du papier dans le moteur de l'imprimante.
Objets de réglage : Temporisation (Magasin 1 à 5), Temporisation (Passe-copie) Temporisation (Verso), Décal. normal grand/Mag, Décal. épais grand/Mag, Décal. normal petit/Mag, Décal. épais petit/Mag, Décal. passe-copie/L normal, Décal. passe-copie/L épais, Décal. passe-copie/P normal, Décalage passe-copie/P épais, Décal. normal grand (ADU), Décalage épais grand (ADU), Décal. normal petit (ADU), Décal. épais petit (ADU)
Effectuez ce réglage à la fin de la [restitution verticale].

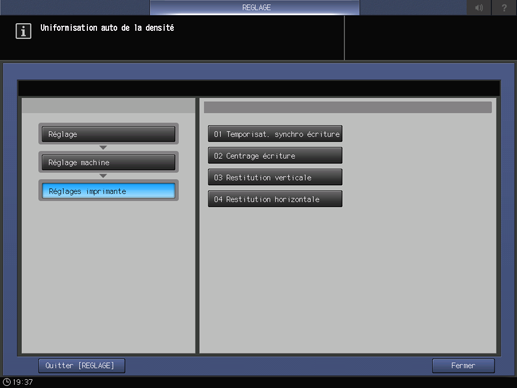

Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].
Appuyez consécutivement sur [Réglage machine], [Réglage imprimante] et [Temporisat. synchro écriture].

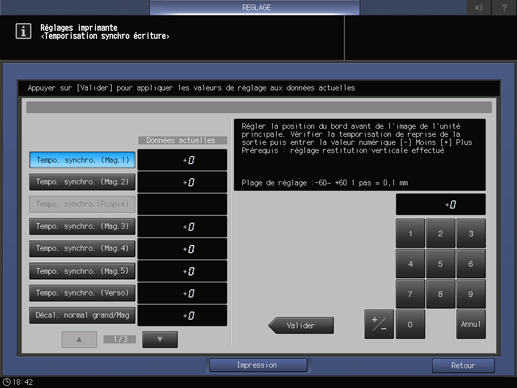

Appuyez sur la touche de l'objet à régler.
Appuyez sur [Impression].
Chargez du papier A3
ou du papier 11
17
dans le magasin à régler, puis sélectionnez ce magasin.Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Le repère imprimé au recto
de la mire vous indique le magasin utilisé pour son impression. Pour en savoir plus, voir Mire.
Mesurez la temporisation de synchronisation écriture ainsi obtenue.
Tolérance : 20 mm ± 0,5 mm
Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Temporisation synchro écriture].
Utilisez le clavier de l'écran tactile ou le clavier du panneau de contrôle pour entrer les données de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.

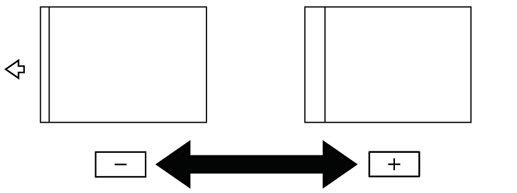

Plage de réglage :
-60 ([Inférieur]) à +60 ([Supérieur]) (1 pas = 0,1 mm)
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu Réglages imprimante] réapparaît.
