Réglage position agrafage : réglage de position des agrafes

Réglage de l'espacement d'agrafage en 2 points et en coin de l'agrafeuse.

Objets de réglage  : Espacement d'agrafage en 2 points (120 mm), Espacement en 2 points (140 mm), Espacement en 2 points (165 mm), Arrière en diagonale, En arrière parallèle, A l'avant parallèle

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

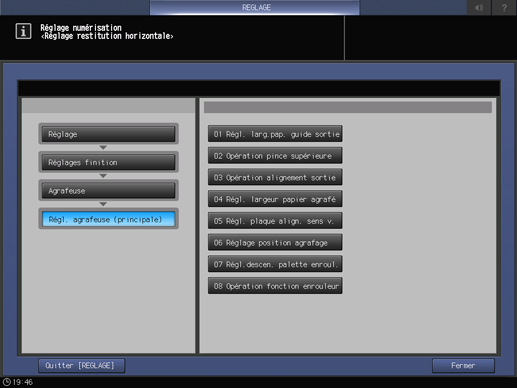

  2. Appuyez consécutivement sur [Réglages finition], [Agrafeuse], [Rég. agrafeuse (principale)] et [Réglage position agrafage].

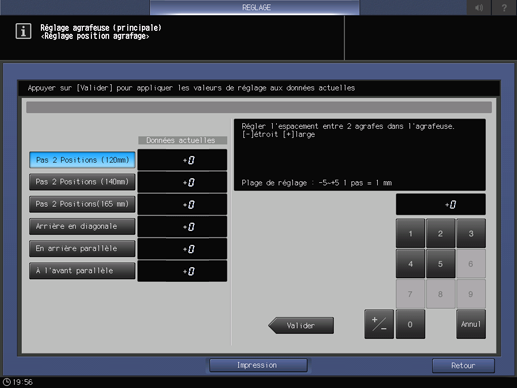

  3. Sélectionnez [Pas 2 Positions (120 mm)], [Pas 2 Positions (140 mm)], [Pas 2 Positions (165 mm)], [Arrière en diagonale], [En arrière parallèle] ou [A l'avant parallèle] pour régler la position d'agrafage.

  4. Appuyez sur [Impression].

  5. Chargez le papier souhaité dans un magasin et sélectionnez ce magasin.

    • Le [Réglage sortie] [Agrafage] est sélectionné automatiquement et la position d'agrafage retenue est celle sélectionnée à l'étape 3.

  6. Appuyez sur Départ sur le panneau de contrôle.

    La machine éjecte un jeu.

  7. Vérifiez la position d'agrafage (a) du papier imprimé.

    • Sélection de [Pas 2 Positions (120 mm)], [Pas 2 Positions (140 mm)], or [Pas 2 Positions(165 mm)] :
      Tolérance pour [Pas 2 Positions (120 mm)] : a = 120 mm ± 3 mm
      Tolérance pour [Pas 2 Positions (140 mm)] : a = 140 mm ± 3 mm
      Tolérance pour [Pas 2 Positions(165 mm)] : a = 165 mm ± 3 mm

    • Sélection de [Arrière en diagonale] :
      Tolérance : a = 15,2 mm ± 3 mm

    • Sélection de [En arrière parallèle :
      Tolérance : a = 19,6 mm ± 2 mm

    • Sélection de [A l'avant parallèle :
      Tolérance : a = 6,4 mm ± 3 mm

  8. Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage position agrafage].

  9. Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Plage de réglage pour [Pas 2 Positions (120 mm)], [Pas 2 Positions (140 mm)] et [Pas 2 Positions (165 mm)] :
      -5 ([étroit]) à +5 ([large]) (1 pas = 1,0 mm)

    • Plage de réglage pour [Arrière en diagonale] :
      -5 ([Étroit]) à +5 ([Large]) (1 pas = 1,0 mm)

    • Plage de réglage pour [En arrière parallèle] et [A l'avant parallèle] :
      -3 ([Étroit]) à+3 ([Large]) (1 pas = 1,0 mm)

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

  10. Appuyez sur [Valider] pour modifier le réglage avec les données actuelles.

  11. Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.

  12. Appuyez sur [Retour].

    L'écran [Menu Réglage agrafeuse (principale)] réapparaît.
