Position agrafes Pliage&Agrafage : réglage de la position des agrafes en mode Pliage & Agrafage
Réglez la position de pliage en 2 et la position d'agrafage sur la Piqueuse à cheval SD‑510 installée sur l'Unité de finition FS‑532.
Objets de réglage :
Décalage taille réelle, SRA3
, 12
18 , A3 , 11 17 , 8K , B4 , SRA4 , 8,5 14 , 8,5 11 , B5 , A4 , 16K , 8 13 , 13 19 , Personnalisé (380 à 488 mm), Personnalisé (240 à 379 mm)
Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décalage taille réelle].

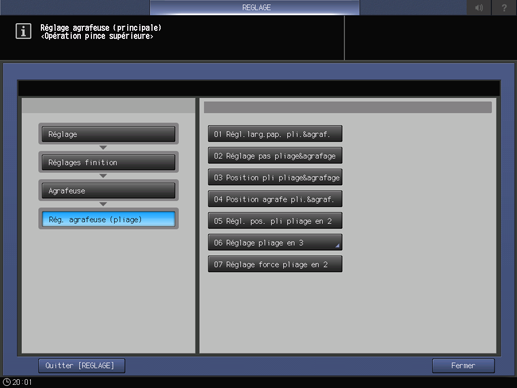

Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].
Appuyez consécutivement sur [Réglages finition], [Réglage agrafeuse], [Réglage agrafeuse (pliage)] et [Position agrafes Pliage&Agrafage ].
Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
Le [Réglage sortie], [Pliage & Agrafage] est sélectionné automatiquement.
Appuyez sur Départ sur le panneau de contrôle.
Une mire de test pliée et agrafée est imprimée.
Mesurez la différence (a) entre la position Pliage en 2 et les agrafes.
Tolérance : a = ± 1 mm
Appuyez sur [Retour réglage] pour revenir à l'écran [Position agrafes Pliage&Agrafage ].
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50 ([Allongement] face supérieure) à +50 (To [Raccourcissement] face supérieure)(1 pas = 0,1 mm)
Appuyez sur [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu Réglage agrafeuse (pliage)] réapparaît.
