Rég. position verticale (CD) : réglage en profondeur de la position des trous perforés
Corrigez l'alignement de la position de perforation avec le centre de la sortie perforée dans le kit de perforation K-522 installé sur l'unité de finition FS-532.
Objets de réglage :
Décalage taille réelle, A3
, A4
, A4 , SRA4 , A5 , B4 , B5 , 8K , 16K , 16K , 8,5
14 , 8,5 11 , 8,5 11 , 12 18 , 11 17 , 8 13 , 5,5 8,5 , 9 11 , B5
Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décalage taille réelle].
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

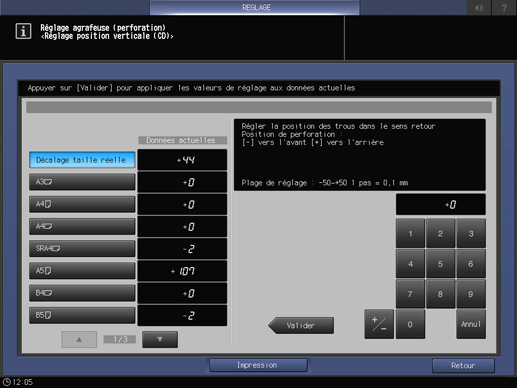

Appuyez consécutivement sur [Réglages finition], [Réglage agrafeuse], [Réglage agrafeuse (perfo)] et [Réglage position verticale (CD) ].
Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
Le [réglage sortie] [Perforation] est sélectionné automatiquement.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez la différence (a) entre la ligne centrale du papier imprimé et la position centrale des trous perforés.
Tolérance : a = 0 mm ± 1 mm
Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage position verticale (CD)].
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50 ([Avant]) à +50 ([Arrière]) (1 pas = 0,1 mm)
Appuyez sur [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu Réglage agrafeuse (perforation)] réapparaît.
