Position perforation : réglage de la position verticale des trous de perforation
Réglez la position verticale des perforations réalisées par l'unité de pliage FD‑503. Réglez la distance entre les perforations et le bord du papier.
Objets de réglage :
2 trous : Décalage taille réelle, A3
, B4 , SRA4 , A4 , B5 , A4
, A5 , B5 , A5 , 12
18 , 11 17 , 8,5 14 , 8,5 11 , 8,5 11 , 8 13 , 8K , 16K , 16K , 9 11
3 trous : Décalage taille réelle, A3 , B4 , A4 , B5 , 12 18 , 11 17 , 8,5 11 , 8K , 16K , 9 11
Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décalage taille réelle].
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

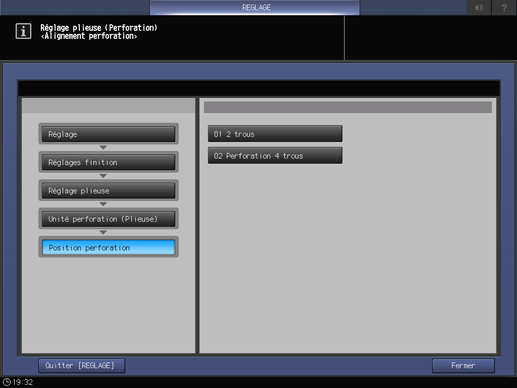

Appuyez successivement sur [Réglages finition], [Réglage plieuse], [Unité perforation (Plieuse)] et [Position perforation].
Sélectionnez [2 trous] ou [Perforation 3 trous].

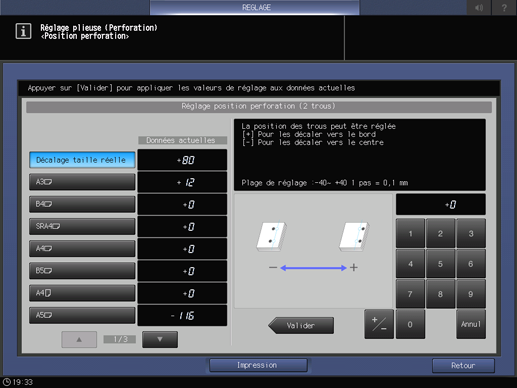

Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez la distance (a) entre le bord du papier imprimé et le centre des trous perforés.
Nombre de perforations
Tolérance
2/4 trous
10,5 mm ± 4,0 mm min.
3 trous
9,5 mm ± 4,0 mm min.
Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Position perforation].
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : -40 ([déplacement vers le centre]) à +40 ([déplacement vers le bord]) (1 pas = 0,1 mm)
2 trous
3 trous
Répétez les étapes 5 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu Position perforation] réapparaît.
