Position centrale de l'agrafage en 2 positions

Réglez la position centrale de l'agrafage en 2 positions de la piqueuse à cheval SD-513.

  • Effectuez ce réglage après avoir procédé au réglage [Pliage en deux].

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

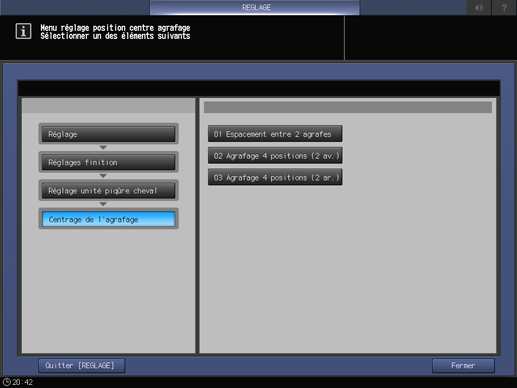

  2. Appuyez consécutivement sur [Réglages finition], [Réglage unité piqûre cheval], [Centrage de l'agrafage] et [Espacement entre 2 agrafes].

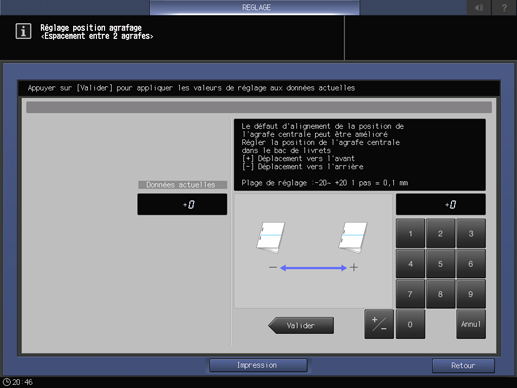

  3. Appuyez sur [Impression].

  4. Chargez du papier A3 ou 11 17 dans un magasin quelconque, sélectionnez le bouton du magasin correspondant.

  5. Appuyez sur Départ sur le panneau de contrôle.

    La machine éjecte un jeu.

  6. Vérifiez le défaut d'alignement entre la position centrale de l'agrafage et la position centrale du papier.

  7. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Centrage de l'agrafage].

  8. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier la valeur actuelle.

    • Plage de réglage : -20 ([Rapprochement bord arrière]) à +20 ([Rapprochement bord avant]) (1 pas = 0,1 mm)

  9. Répétez les étapes 3 à 8 jusqu'à obtention du résultat souhaité.

  10. Appuyez sur [Retour].

    L'écran [Menu réglage position centre agrafage] réapparaît.
