Déplacez la position de rainage pour le pliage en 2 dans l'unité de rainage CR-101 montée sur la piqueuse à cheval SD-513. Réglez la distance entre le bord couverture de la partie supérieure à la position de rainage.

Objets de réglage : Décalage taille réelle, SRA3 , A3 , B4 , SRA4 , A4 , B5 , 12 18 , 11 17 , 8,5 14 , 8,5 11 , 8 13 , 8K , 16K , Personnalisé (380 à 488 mm), Personnalisé (257 à 379 mm), 13 19

  • Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décalage taille réelle].

  • Effectuez ce réglage après avoir procédé au réglage [Pliage en deux].

  • Même une fois la position de rainage réglée, un défaut d'alignement peut se produire entre la position de pliage et la position de rainage en fonction du grammage. Dans ce cas, réessayez ce réglage de sorte que la position de pliage corresponde à la position de rainage.

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

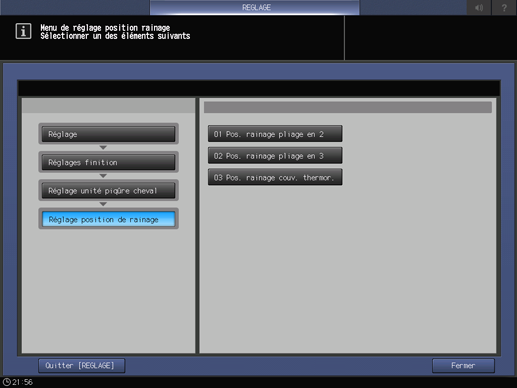

  2. Appuyez successivement sur [Réglages finition], [Réglage unité piqûre cheval], [Réglage position de rainage] et [Pos. rainage pliage en 2].

  3. Sélectionnez le format à régler à l'aide de [] ou []

  4. Appuyez sur [Impression].

  5. Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.

  6. Appuyez sur Départ sur le panneau de contrôle.

    La machine éjecte un jeu.

  7. Mesurez le défaut d'alignement a entre la ligne de pliage sur le papier de sortie et les positions de rainage.

    Tolérance : a = ± 1 mm max.

    [1] Ligne de pliage [2] Bord de rainage

  8. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage position rainage pliage en 2].

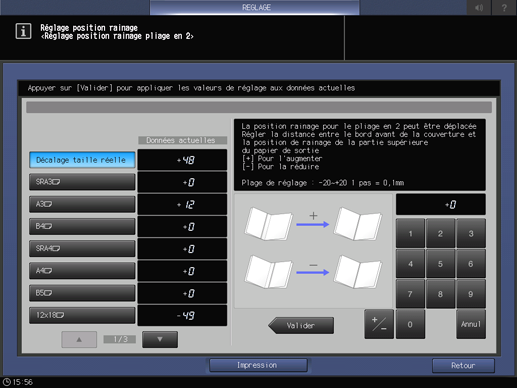

  9. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier la valeur actuelle.

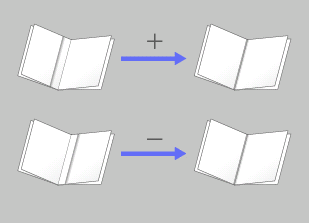

    • Plage de réglage : -20 ([Raccourcissement]) à +20 ([Allongement]) (1 pas = 0,1 mm)

  10. Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.

  11. Appuyez sur [Retour].

    L'écran [Menu de réglage position rainage] réapparaît.
