Pos. rainage pliage en 3
Déplacez la position de rainage pour le pliage en 3 dans l'unité de rainage CR-101 montée sur la piqueuse à cheval SD-513. Pour la position de rainage Premier pli et la position de rainage Deuxième pli, réglez la distance entre le bord du papier et la position de rainage.
Objets de réglage : Décalage pr taille réelle, A4
, 8,5
11
Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décalage taille réelle].
Effectuez ce réglage après avoir procédé au réglage [Pliage en 3 multiple].
Même une fois la position de rainage réglée, un défaut d'alignement peut se produire entre la position de pliage et la position de rainage en fonction du grammage. Dans ce cas, réessayez ce réglage de sorte que la position de pliage corresponde à la position de rainage.
Toute position de rainage force la position de pliage en 3 à être tirée vers la position de rainage et la position de pliage peut être modifiée.
Dans ce cas, procédez au réglage [Pliage en 3 multiple] pour déterminer la position de pliage en 3, puis suivez les étapes ci-dessous pour régler la position de rainage.
1. Décalez largement la position de rainage à partir de la position de pliage en 3. Décalez la position de rainage dans l'orientation négative (-) ou dans l'orientation positive (+) de sorte que chaque position courante se décale au maximum lors de la sortie du papier.
2. Vérifiez le papier de sortie, puis mesurez la distance entre la position de rainage sur le papier de sortie et la position de rainage souhaitée.
3. Entrez la distance mesurée ci-dessus dans la valeur de réglage de Réglage position de rainage.
Pour des détails sur la procédure de réglage, voir ce qui suit.

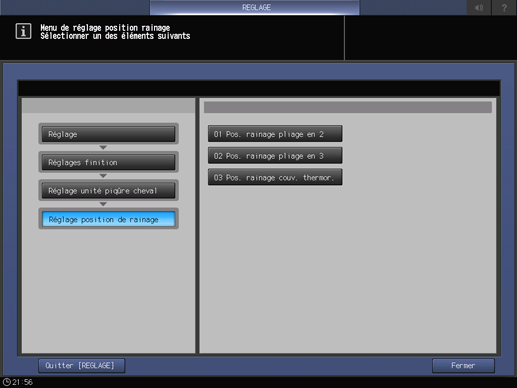

Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].
Appuyez successivement sur [Réglages finition], [Réglage unité piqûre cheval], [Réglage position de rainage] et [Pos. rainage pliage en 3].
Sélectionnez le format à régler.
Appuyez sur [Impression].
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez le défaut d'alignement a entre la ligne de pliage sur le papier de sortie et les positions de rainage.
Tolérance : a = ± 1 mm max.
[1] Ligne de pliage [2] Bord de rainage
Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage position rainage pour pli en 3].

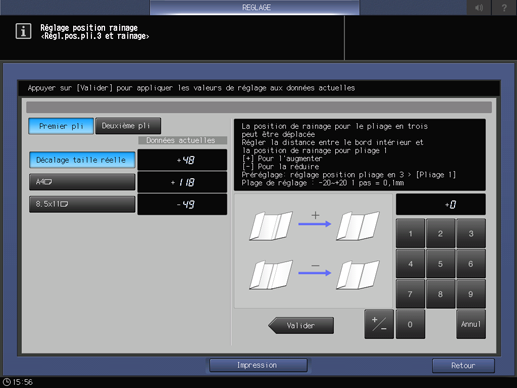

Sélectionnez [Pliage 1] et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage ([Pliage 1]) : -20 ([raccourcissement]) à +20 ([allongement]) (1 pas = 0,1 mm)
Réglez la longueur entre le bord intérieur et la position de rainage Premier pli.

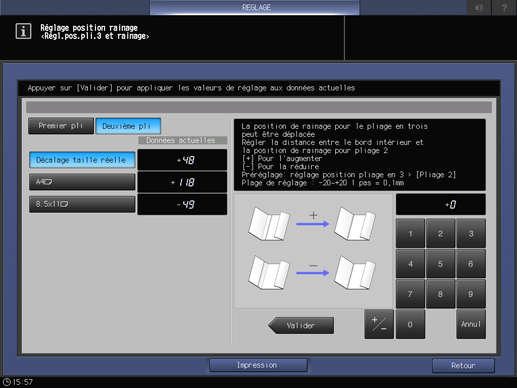

Sélectionnez [Pliage 2] et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage ([Pliage 2]) : -20 ([raccourcissement]) à +20 ([allongement]) (1 pas = 0,1 mm)
Réglez la longueur entre le bord intérieur et la position de rainage Deuxième pli.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu de réglage position rainage] réapparaît.
