Position rainage couverture thermorelieur
Déplacez la position de rainage de la couverture de thermoreliure dans l'unité de rainage CR-101 montée sur la piqueuse à cheval SD-513. La position de rainage de la couverture de thermoreliure est contrôlée de sorte que la position correspondant à la largeur du dos de la couverture de thermoreliure est réglée sur la position de référence. Pour la première position de rainage et la deuxième position de rainage, réglez la distance entre le bord du papier et la position de rainage.
Objets de réglage : Décalage taille réelle, SRA3
, A3 , B4 , SRA4 , A4 , B5 , 12
18 , 11 17 , 8,5 14 , 8,5 11 , 8 13 , 8K , 16K , Personnalisé (380 à 488 mm), Personnalisé (257 à 379 mm), 13 19
Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décalage taille réelle].
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].
Appuyez successivement sur [Réglages finition], [Réglage unité piqûre cheval], [Réglage position de rainage] et [Pos. rainage couv. thermor.].
Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez le défaut d'alignement entre la ligne de pliage sur le papier de sortie et les positions de rainage.

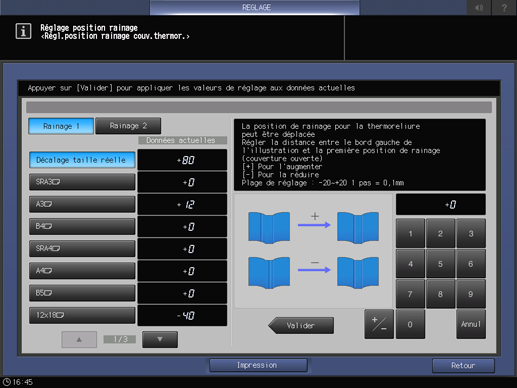

Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Régl.position rainage couv.thermor.].
Sélectionnez [Rainage 1], puis entrez la valeur de réglage sur le pavé numérique à l'écran.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : -20 ([Raccourcissement]) à +20 ([Allongement]) (1 pas = 0,1 mm)
Réglez la longueur du bord du papier sur le côté gauche de la partie supérieure de la couverture de thermoreliure sur la première position de rainage.
Sélectionnez [Rainage 2], puis entrez la valeur de réglage sur le pavé numérique à l'écran.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : -20 ([Raccourcissement]) à +20 ([Allongement]) (1 pas = 0,1 mm)
Réglez la longueur du bord du papier sur le côté gauche de la partie supérieure de la couverture de thermoreliure sur la deuxième position de rainage.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].

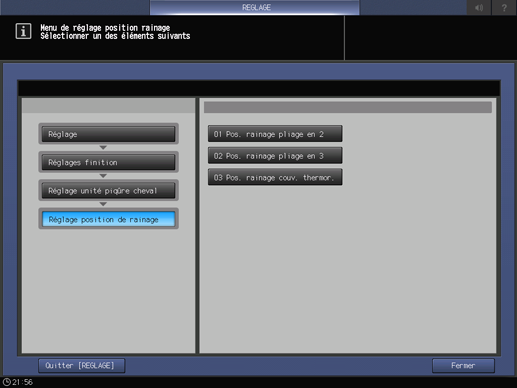

L'écran [Menu de réglage position rainage] réapparaît.
