Réglage densité maximale (Séquence régulière de réglage (haute précision))
Si après avoir effectué l'étalonnage et l'étalonnage avancé (Exact Color) du contrôleur, vous ne constatez pas d'amélioration en raison d'une variation importante de densité ou bien encore si vous souhaitez effectuer un réglage haute précision, vous pouvez effectuer le réglage de densité maximale.
Si la variation de densité est toujours importante après Etalonnage / Equilibre des couleurs (séquence de réglage lors du changement de trame / Séquence régulière de réglage (Standard) / Séquence régulière de réglage (haute précision)) et Qualité image : exécution de l'étalonnage avancé du contrôleur (Exact Color), contactez le technicien SAV.
• Séquence de réglage de qualité image et position de ce réglage
Dans la séquence de réglage de qualité image avant impression, le positionnement du réglage est indiqué ci-dessous.
Effectuez le réglage précédent avant de procéder à ce réglage.
Pour ne pas effectuer en permanence la série de réglage de la séquence de réglage de la qualité image, effectuez le réglage automatique Gamma (séquence de réglage lors du changement de trame / séquence régulière de réglage (haute précision)), puis reprenez au prochain réglage.
・Pour le contrôleur d'image IC-603 :
Séquence de réglage de qualité image | Position de ce réglage | |||
Réglage précédent | Ce réglage | Réglage suivant | ||
Séquence de réglage lors du changement de trame | Sans RU | - (Aucun) | ||
Avec RU | ||||
Séquence régulière de réglage (standard) | Sans RU | - (Aucun) | ||
Avec RU | ||||
Séquence régulière de réglage (haute précision) | Sans RU | (ETAPE 1 : réglage automatique Gamma) | (ETAPE 2 : ce réglage) | (ETAPE 3 : étalonnage du contrôleur) |
Avec RU | (ETAPE 2 : réglage automatique Gamma) | (ETAPE 3 : ce réglage) | (ETAPE 4 : contrôle densité couleur) | |
- Pour le contrôleur d'image IC-417 ou le contrôleur d'image IC-313 :
Séquence de réglage de qualité image | Position de ce réglage | |||
Réglage précédent | Ce réglage | Réglage suivant | ||
Séquence de réglage lors du changement de trame | Sans RU | - (Aucun) | ||
Avec RU | ||||
Séquence régulière de réglage (haute précision) | Sans RU | (ETAPE 1 : réglage automatique Gamma) | (ETAPE 2 : ce réglage) | (ETAPE 3 : étalonnage du contrôleur) |
Avec RU | (ETAPE 2 : réglage automatique Gamma) | (ETAPE 3 : ce réglage) | (ETAPE 4 : contrôle densité couleur) | |
Avant de procéder au réglage de la densité maximale, effectuez les réglages suivants :
(1) Réglage gamma automatique
Pour en savoir plus Réglage automatique Gamma (séquence de réglage lors du changement de trame / séquence régulière de réglage (haute précision)).(2) Etalonnage
Pour en savoir plus, voir Etalonnage / Equilibre des couleurs (séquence de réglage lors du changement de trame / Séquence régulière de réglage (Standard) / Séquence régulière de réglage (haute précision)) et Qualité image : exécution de l'étalonnage avancé du contrôleur (Exact Color).

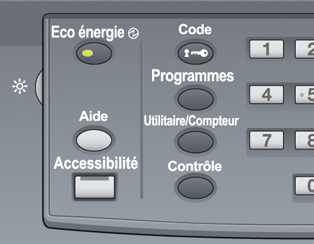

Sur le panneau de contrôle de la machine, appuyez sur Utilitaire/Compteur.

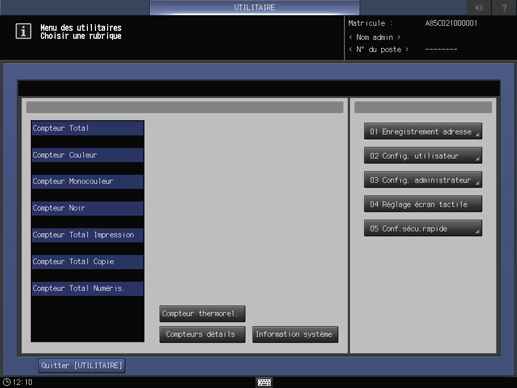

L'écran [UTILITAIRE] s'affiche.
Appuyez sur [Réglage administrateur].

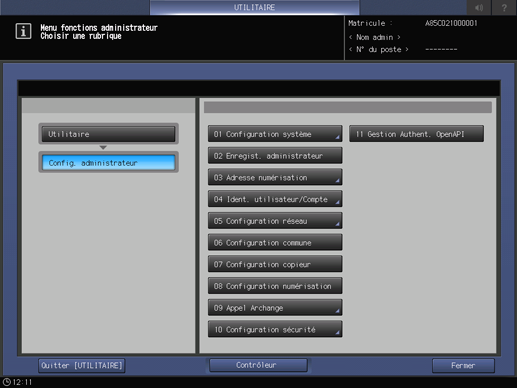

Appuyez sur [Configuration système].

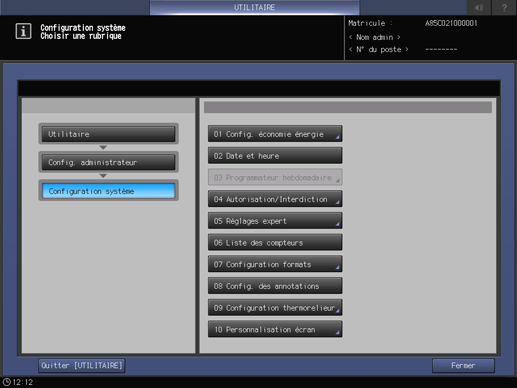

Appuyez sur [Réglages expert].

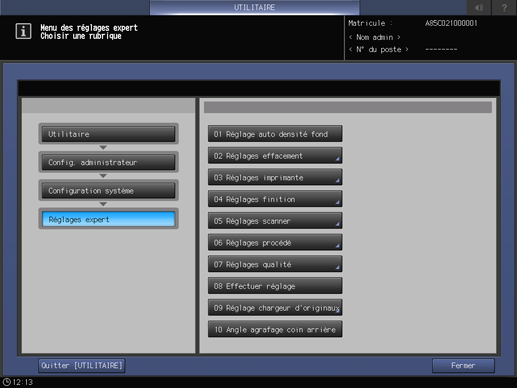

Appuyez sur[Réglages procédé].

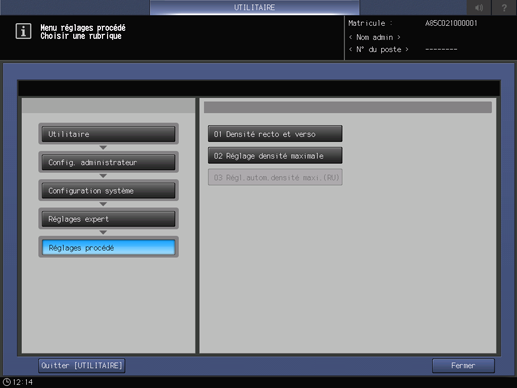

Appuyez sur [Réglage densité maximale].
Réglez la densité maximale de chaque couleur de [< Jaune >], [< Magenta >], [< Cyan >] et [< Noir >].
Si l'unité de relais RU-509 n'est pas installée, passez à l'étape 10 lorsque vous avez terminé le réglage de la densité.
Lorsque la densité mesurée est inférieure à la densité cible (valeur cible) : augmentez la valeur vers le "+" (plus foncé).
Lorsque la densité mesurée est supérieure à la densité cible (valeur cible) : diminuez la valeur vers le "-" (plus clair).
Le degré de variation de densité dépend du type de papier. Répétez la procédure pour obtenir la densité voulue.
Résultat de mesure de la densité (valeur approximative), [Historique mesure] et [Mode d'impression] ne sont affichés que si l'unité de relais RU-509 est installée.
Si l'unité de relais RU-509 n'est pas montée, vous devez mesurer la densité avec un spectrophotomètre externe (densitomètre) et gérer les données de mesure.
Pour imprimer la mire, appuyez sur [Mode d'impression].
Le résultat de mesure de densité est affiché dans la partie inférieure droite de l'écran [Réglage densité maximale].
Pour afficher l'historique des mesures (30 résultats max.), appuyez sur [Historique mesure].
Pour trier la liste par date et par type de papier, appuyez sur l'onglet [Basculer affichage] de l'écran [Historique mesure densité maximale].
Répétez les étapes 7 et 8 jusqu'à obtention du résultat souhaité.
Appuyez sur [Valider] pour finaliser le réglage.
Le réglage gamma automatique commence dès que l'écran [UTILITAIRE] est refermé. Attendez la fin du réglage.
