Réglage [Mes.num.]
Réglage du taux de restitution et de la position d'impression du verso par rapport à la position d'impression du recto. La fonction scanner de la machine règle automatiquement le taux de restitution et la position d'impression du verso pour mesurer l'écart de la position d'impression entre le verso et le recto. Il est inutile de mesurer l'écart à l'échelle. Le réglage est disponible pour tous les formats de papier utilisables sur la machine.
Imprimez 1 à 20 feuilles de la mire de réglage en mode recto-verso et numérisez chaque page 4 fois. La valeur moyenne de l'écart de la position d'impression du verso par rapport au recto, qui peut être obtenue en numérisant jusqu'à 20 feuilles de la mire de réglage, est calculée pour régler le taux de restitution et la position d'impression du verso.
AccurioPress C2070P, qui n'est pas doté d'un scanner, ne peut pas numériser les mires de réglage pour effectuer le réglage [Mes.num.].
Le réglage [Mes.num.] assure la coordination sur la base de la valeur moyenne des écarts, en prenant en compte l'écart de la position d'impression entre la première et la dernière feuille en cas d'impression de plusieurs feuilles.
Pour effectuer le réglage [Mes.num.], il est possible que vous ayez besoin de réajuster le réglage [Taux restitution]/[Décalage image] enregistré dans un profil papier.
Le réglage [Mes.num.] est une méthode simple qui permet de régler uniquement le taux de restitution et la position image du verso. Pour régler les deux faces recto et verso, effectuez la [Mire réglage] ou le réglage [Taux restitution]/[Décalage image].
Appuyez sur [Recto-verso] sur l'[MACHINE].

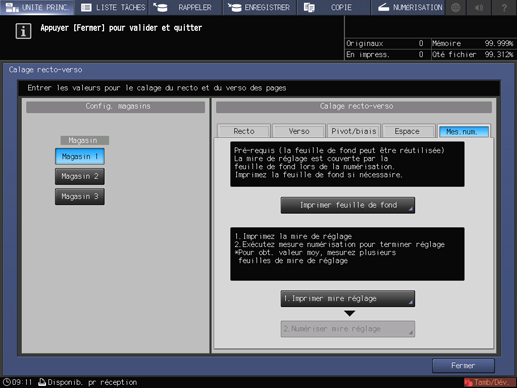

L'écran [Mes.num.] s'affiche. Si l'écran [Mes.num.] ne s'affiche pas, appuyez sur l'onglet [Mes.num.] à l'écran.
Sélectionnez le magasin de sortie pour imprimer la feuille de fond et appuyez sur [Imprimer feuille de fond].

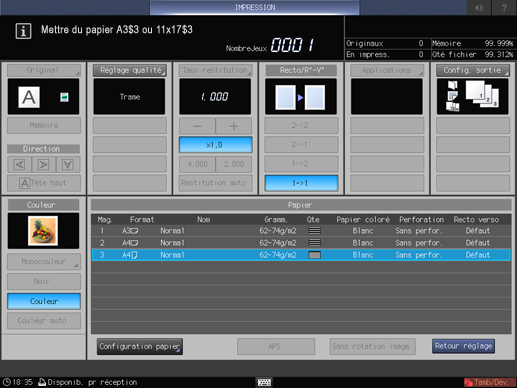

Affichez l'écran [IMPRESSION] de la feuille de fond et appuyez sur la touche Départ du panneau de contrôle. Vérifiez que la sortie est terminée, puis appuyez sur [Retour réglage].
Il n'est pas nécessaire de sortir la feuille de fond si vous en avez déjà une à utiliser. Passez à l'étape 4.
Utilisez un papier de format A3 ou plus grand, ou 11
17 ou plus grand pour sortir la feuille de fond. Lorsque vous appuyez sur [Imprimer feuille de fond] pour afficher l'écran [IMPRESSION] de la feuille de fond. Le magasin sélectionné à l'étape 2 est sélectionné automatiquement mais vous pouvez en sélectionner un autre. Sélectionnez un magasin contenant du papier de format A3 ou plus grand, ou 11 17 ou plus grand. Vous pouvez aussi modifier le nombre d'impressions mais une seule feuille est nécessaire. Si la feuille de fond est d'un format inférieur à A3 ou 11 17, la mesure de numérisation ne peut pas être effectuée.
Imprimez le nombre nécessaire de mires de réglage.
Appuyez sur [1. Sortir mire de réglage] pour afficher l'écran [IMPRESSION] de la mire de réglage. Entrez le nombre nécessaire de mires de réglage et appuyez sur la touche Départ du panneau de contrôle. Les mires de réglage sont imprimées en mode recto-verso avec le papier du magasin sélectionné à l'étape 2. Vérifiez que l'impression est terminée et appuyez sur [Retour réglage].
Vous pouvez imprimer 20 mires de réglage ou plus mais vous ne pouvez pas numériser plus de 20 feuilles pour la mesure.

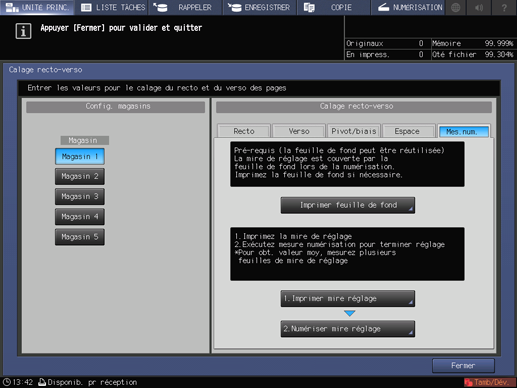

Appuyez sur [2. Numériser mire réglage].
L'écran [Numériser mire réglage] s'affiche.
Placez la mire de réglage et la feuille de fond sur la vitre d'exposition.
Ouvrez le chargeur ADF.

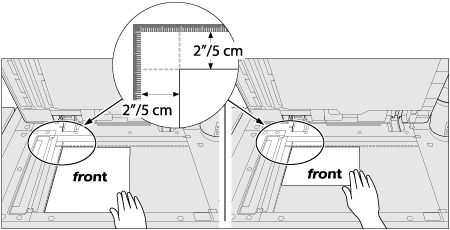

Placez le recto de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord supérieur aligné sur l'arrière de la vitre. Placez le coin supérieur gauche de la mire de réglage à une distance d'environ 2 pouces (5 cm) du guide vertical et du guide horizontal, alignez les bords gauche et supérieur parallèlement au guide vertical et au guide horizontal de la vitre d'exposition.

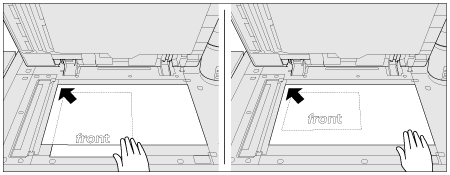

Placez le verso de la feuille de fond vers le bas (face à la vitre d'exposition), en la faisant coïncider avec le guide vertical et le guide horizontal comme illustré ci-dessous. Attention en même temps de ne pas déplacer la mire de réglage qui a été placée auparavant.
Fermez le Chargeur auto.
Numérisez la mire de réglage.
Appuyez sur la touche [Départ] de l'écran [Numériser mire réglage].
A la fin de la numérisation, le compteur du [Nombre numérisations] sur l'écran [Numériser mire réglage] additionne les feuilles une à une et le cadre bleu affiché à l'écran sur l'illustration se décale à droite sur la feuille suivante. Si vous bougez la mire de réglage avant le passage du cadre bleu sur la suivante, la mesure risque de ne pas être exécutée correctement.
Si l'ADF est ouvert, le dialogue suivant s'affiche et vous ne pouvez pas lancer la numérisation. Fermez l'ADF et appuyez sur [Fermer] dans le dialogue.

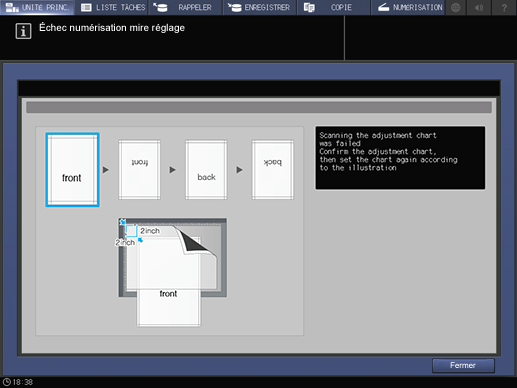

Le message [Echec numérisation mire réglage] est peut-être affiché. Suivez les instructions à l'écran pour placer correctement la mire de réglage et la feuille de fond avant d'appuyer sur [Fermer].

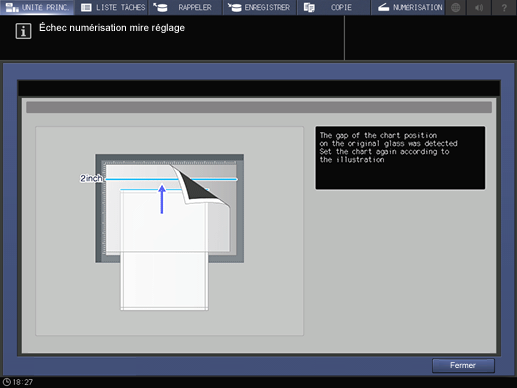

Quand l'écran ci-dessous s'affiche, appuyez à nouveau sur [Fermer].

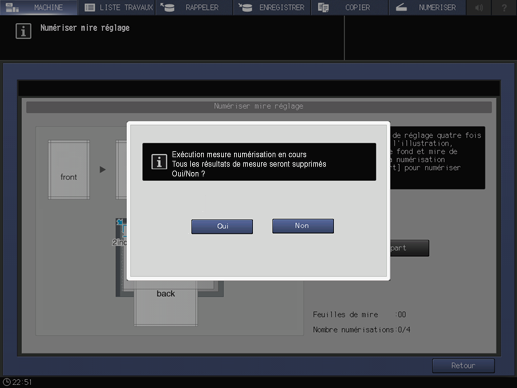

Si vous appuyez sur la touche [Retour] de l'écran [Numériser mire réglage] pendant l'exécution de la mesure de numérisation, le dialogue suivant s'affiche. Pour arrêter la mesure de numérisation et ignorer les résultats de mesure obtenus jusqu'ici, appuyez sur [Oui]. Relancez la mesure de numérisation à partir de la première procédure de numérisation. Pour continuer la mesure en cours, appuyez sur [Non].

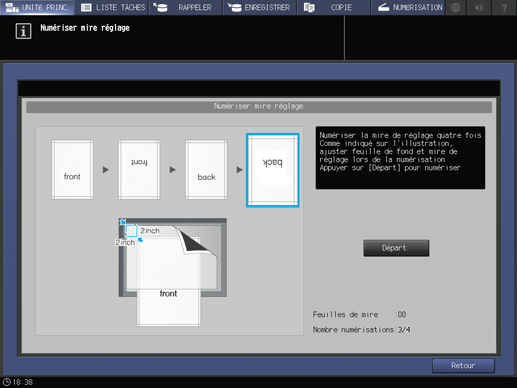

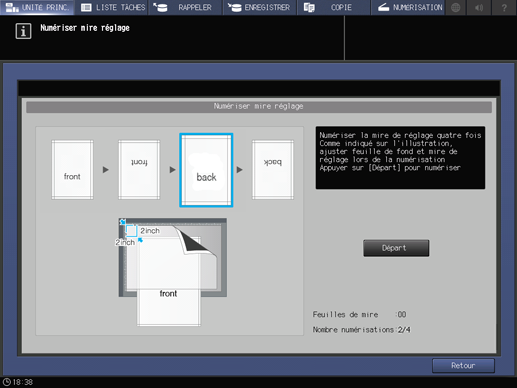

Répétez les étapes de numérisation 6 et 7 quatre fois pour chaque mire de réglage.
Première fois : placez le recto de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord supérieur aligné sur l'arrière de la vitre.
Deuxième fois : placez le recto de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord inférieur aligné sur l'arrière de la vitre.
Troisième fois : placez le verso de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord supérieur aligné sur l'arrière de la vitre.
Quatrième fois : placez le verso de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord inférieur aligné sur l'arrière de la vitre.

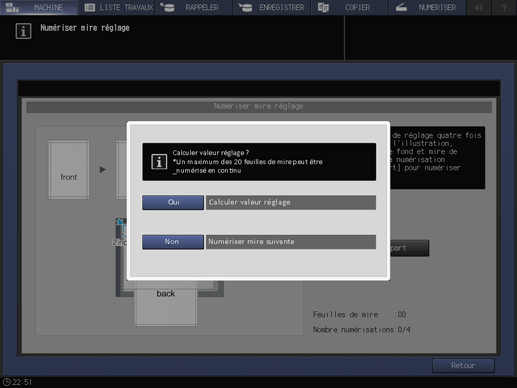

A la fin des quatre séries de numérisation, un dialogue s'affiche pour le calcul de la valeur de réglage.
Sélectionnez de continuer ou de terminer la mesure de numérisation et calculez la valeur de réglage.
Pour continuer la mesure en cours, appuyez sur [Non].
Pour terminer la mesure de numérisation et calculer la valeur de réglage, appuyez sur [Oui].
Si vous appuyez sur [Non], vous revenez à l'écran [Numériser mire réglage] sur lequel le compteur de [Feuilles de mire] les additionne une par une. Répétez les étapes 6 à 8 un nombre de fois égale au nombre des mires de réglage. Les résultats de mesure sont additionnés. Vous pouvez répéter cette opération 20 fois maximum.
Si vous appuyez sur [Oui], la valeur de réglage est calculée automatiquement à partir des résultats de mesure additionnés et est répercutée sur les valeurs [Taux restitution], [Décalage de l'image] et [Pivot/biais] à spécifier pour [Verso].
[Pivot/biais] peut aussi être appliqué à [Recto] et à [Verso].
Après avoir appuyé sur [Oui], imprimez une feuille de mire de réglage pour confirmer le résultat. Si des réajustements sont nécessaires, répétez les étapes 4 à 9.
Si la valeur de réglage calculée en appuyant sur [Oui] est en dehors de la plage de réglage, le dialogue suivant s'affiche. Appuyez sur [Fermer] pour ignorer les résultats de mesure et relancer la mesure de numérisation depuis le début.
Ce dépassement vient peut-être du fait que la mire utilisée dans la mesure de numérisation est incorrecte (utilisation d'une mire différente), que la position d'impression du recto a été mal réglée ou que les réglages des positions de référence ne sont pas terminés. Confirmez ces points avant de relancer la mesure de numérisation. Si [Réglage agrandissement verso] est défini sur [Désactivé], l'agrandissement dans le sens d'alimentation n'est pas réglé.
Appuyez sur [Fermer].
Le réglage [Mes.num.] est terminé.
Pour un réglage fin, effectuez Taux restitution/Décalage image.
