Réglage [Espace]
Réglez l'agrandissement et la position image du verso en fonction de la position image du recto.
Entrez les données de réglage acquises par l'impression d'une mire et la mesure de l'écart entre le recto et le verso au point de mesure sur le verso.
Vous ne pouvez effectuer de réglage que par la saisie de données de réglage. Ce réglage est donc commode en cas d'impression recto-verso sur un nouveau type de papier ou quand le défaut d'alignement du verso n'est pas clair après un changement de papier dans le magasin.
Le réglage [Espace]est une méthode simple qui permet de régler uniquement le 'agrandissement et la position image du verso. Effectuez la procédure Mire de réglage ou le réglage Taux restitution/Décalage image pour régler les deux faces.
Appuyez sur [Recto-verso] sur l'[MACHINE].
Appuyez sur [Espace], puis sur [Impression], après avoir sélectionné le magasin contenant le papier pour le réglage.
Appuyez sur Départ sur le panneau de contrôle.
La mire de test est imprimée.
Le repère
est imprimé au [recto] <Recto> pour vous permettre de reconnaître quel magasin imprime la mire. Pour en savoir plus, voir Mire.
Appuyez sur [Retour réglage].
Mesurez l'écart entre le recto et le verso à chaque point de [a] à [d] sur le [verso] <Verso> de la mire imprimée pour acquérir les données de réglage.

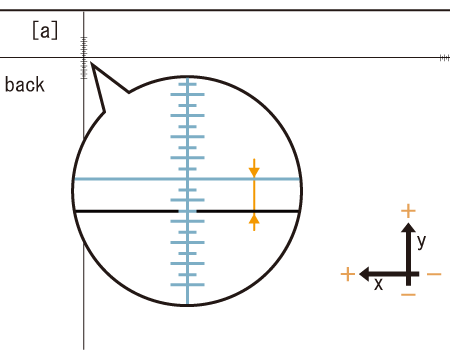

La figure montre un exemple de mesure de [a]. La résolution à l'échelle est de 0,5 mm.
Les lignes noires dans la figure indiquent le recto et les lignes bleues indiquent le verso.
Vous pouvez entrer une valeur par incréments de 0,1 mm.
Notez bien les valeurs de mesure.
Par exemple, quand l'échelle [a] est décalée de 1,5 mm vers le haut (valeur positive) par rapport à celle du recto comme indiqué sur la figure, appuyez successivement sur [1][5][+/-] et entrez -1,5 pour corriger et déplacer vers le bas (valeur négative) la ligne bleu du verso de 1,5 mm.
Appuyez sur la touche de chaque point de [a] à [d] pour entrer les données de réglage avec les touches numériques ou [
], [
] à l'écran.
Si la position d'impression est décalée vers la droite ou vers le bas (valeur négative), entrez une valeur positive. En cas de décalage vers la gauche ou vers le haut (valeur positive), entrez une valeur négative.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Annul] pour réinitialiser la valeur numérique que vous entrez actuellement.
Pour lancer le réglage, appuyez sur [Réglage Départ].
Les valeurs saisies sont réinitialisées lorsque vous appuyez sur [Recto] ou [Verso] avant d'appuyer sur [Lancer réglage]. Lorsque le réglage est requis, appuyez sur [Lancer réglage] après avoir entré à nouveau les données de réglage de chaque point.
Les données de réglage entrées s'appliquent à chaque point du [Verso].
Si l'[Réglage agrandissement verso] est réglé sur [Désactivé], [d] (données du réglage horizontal du verso) n'est pas appliqué. Pour en savoir plus sur l'[Réglage agrandissement verso], voir Configuration commune : réglage des différentes opérations de la machine.
Appuyez sur Départ sur le panneau de contrôle.
La mire de test est imprimée.
Vérifiez le défaut d'alignement de la position d'impression en imprimant la mire.
Répétez les étapes 5 à 9 jusqu'à ce que le recto et le verso soient alignés.
Appuyez sur [Retour réglage].
Appuyez sur [Fermer].
Le réglage [Espace] est terminé.
Pour un réglage fin, effectuez Taux restitution/Décalage image.
