Réglage détuilage : réduction de l'ondulation (Unité de relais RU-509)

[Rég.détuil.RU] est affiché sur la machine dotée de l'unité de relais RU-509. Appuyez sur [Rég.détuil.RU] pour afficher l'écran [Réglage détuilage].

Le Réglage détuilage est assuré par l'Unité relais RU‑509.

Deux méthodes sont possibles pour effectuer le réglage de détuilage  :

  • Méthode mécanique : La section de détuilage traite le papier pour le rendre plus plat. Sélectionnez l'un des neuf niveaux de correction.

  • Méthode d'humidification : C'est l'unité de détuilage de l'Humidificateur HM‑102 qui humidifie le papier et règle le niveau d'hygrométrie pour détuiler le papier.

  • Le réglage de détuilage peut être défini sur un magasin en enregistrant les conditions papier, y compris le réglage de détuilage, dans un profil papier et en les rappelant depuis le profil papier.

Configuration du détuilage

  • Le réglage de détuilage mécanique est efficace pour le papier couché.

  • Le détuilage mécanique et le détuilage par humidification conviennent à tout papier excepté les types de papier couché.

  • En plus de l'unité de détuilage de l'Unité relais RU‑509, d'autres éléments de la chaîne de traitement contribuent aussi à détuiler le papier en le refroidissant après impression.

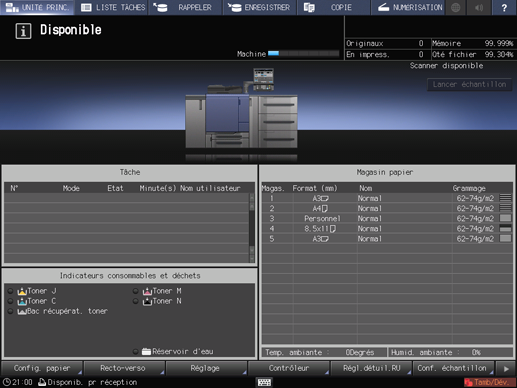

  1. Appuyez sur l'onglet [MACHINE] pour afficher l'écran [MACHINE].

  2. Appuyez sur [Rég.détuil.RU].

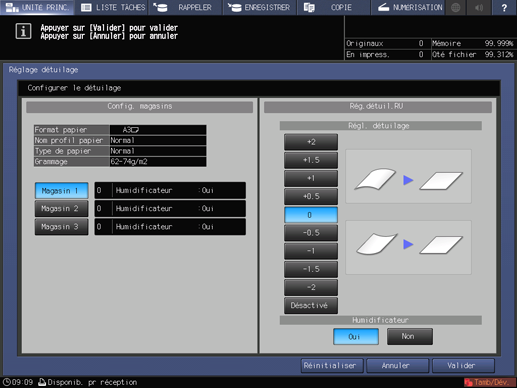

  3. Appuyez sur la touche magasin sous [Paramétrage magasins] du magasin pour lequel vous souhaitez régler le détuilage.

  4. Sélectionnez un sens de réglage et un niveau d'intensité du réglage mécanique de détuilage.

    • La sélection de [0] exécute le réglage détuilage mécanique pour corriger l'ondulation d papier. Si le papier est encore ondulé, la correction listée ci-dessous est nécessaire.

    • Si vous ne procédez pas au réglage détuilage mécanique, sélectionnez [Non]. La sélection de [Non] minimise les risques de tacher le papier imprimé avec le toner.

    • Spécifiez la valeur de réglage qui doit être positive ou négative selon le tableau ci-dessous.

    Sens du détuilage

    Niveau d'intensité

    [+0.5][+1][+1.5][+2]

    [-0.5][-1][-1.5][-2]

    • La touche [Réinitialiser] règle la valeur de détuilage mécanique sur [0] pour tous les magasins.

  5. Spécifiez ou non le détuilage par humidification.

    Pour procéder au réglage de détuilage par humidification, sélectionnez [Oui] pour [Humidificateur] ou sélectionnez [Non] dans le cas contraire.

    • Avec l'humidificateur HM-102 installé, la pression du bouton [Réinitialiser] réinitialise la machine comme décrit dans le tableau ci-dessous.

    • Si vous souhaitez modifier le réglage Normal ou Fin, contactez le technicien SAV.

    Type de papier

    Grammage

    Réglage de détuilage par humidification M/A

    Normal, Fin

    62 à 300 g/m2 / 16 à 68 lb Bond

    Marche

    Laser couleur

    Couché laser B/laser M offset B/offset M

    62 g/m2 à 135 g/m2 / 16 lb Bond à 36 lb Bond / 16 lb Bond à 36 lb Bond

    Indisponible

    136 g/m2 à 300 g/m2 / 37 lb Bond à 81 lb Bond / 37 lb Bond à 81 lb Bond

    Arrêt

  6. Appuyez sur [Valider].

    L'écran [MACHINE] réapparaît.
