Exécution de l'étalonnage du contrôleur avec Color Centro

Démarrez Color Centro et utilisez l'instrument i1Pro pour effectuer l'étalonnage.

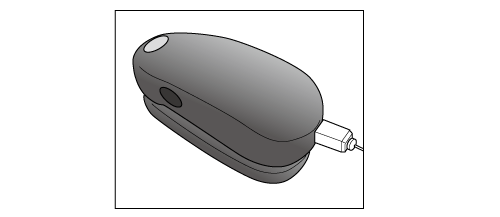

  1. Connectez l'instrument à l'ordinateur.

    Exemple : i1Pro est connecté.

    • Le pilote de l'instrument doit être installé au préalable sur l'ordinateur. Pour en savoir plus, voir le manuel de l'instrument.

  2. Lancez Color Centro et connectez-vous à la machine. (Voir Démarrer Color Centro.)

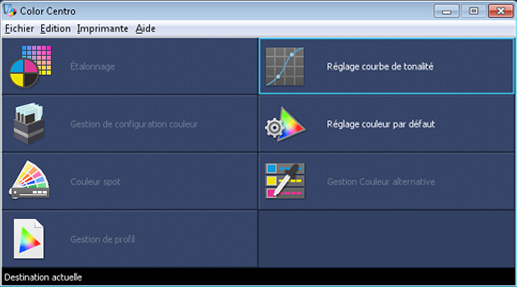

    L'écran supérieur de Color Centro s'affiche.

  3. Cliquez sur [Etalonnage] sur l'écran supérieur.

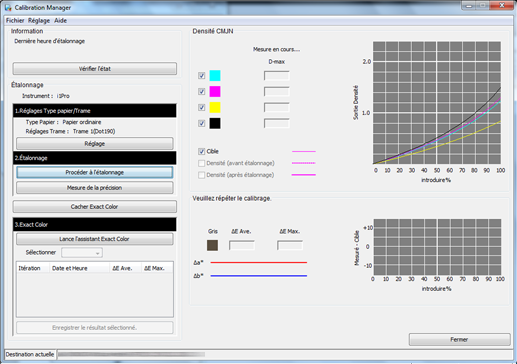

    L'écran [Calibration Manager] s'affiche.

  4. Vérifiiez que l'instrument à utiliser est affiché sous [Etalonnage].

    • Si le bon instrument n'est pas affiché, sélectionnez l'instrument à utiliser dans la barre de menus [Réglage] - [Instrument].

    Exemple : vérifiez que l'[Instrument  : i1Pro] est affiché.

  5. Cliquez sur [Réglage] sous l'onglet [1.Réglages Type papier/Trame].

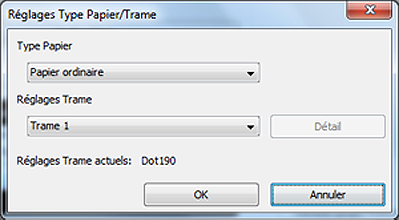

  6. Définissez le [Type Papier] et les [Réglages Trame] sur l'écran [Réglages Type Papier/Trame], cliquez sur [OK].

    Exemple : réglage du [Type Papier] sur [Couché laser B] et les [Réglages Trame] sur [Trame 1] (valeur par défaut).

    Elément

    Réglage

    [Type papier]

    [Couché laser B]

    [Réglage Écran]

    [Trame 1]

    • Vous n'avez pas besoin de modifier le réglage par défaut, [Trame 1].

  7. Cliquez sur [Procéder à l'étalonnage].

    • L'affichage de [Procéder à l'étalonnage] dépend de la configuration machine. Pour effectuer l'étalonnage du contrôleur, ouvrez l'écran [UNITÉ PRINC.] sur l'écran tactile de la machine, sélectionnez [Réglage] - [Réglage qualité] - [Contrôle densité couleur] - [Configuration de base] - [Contrôle densité couleur], puis définissez sur [Désactivé].

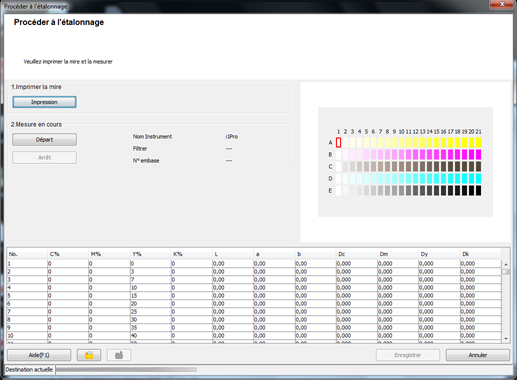

    L'écran [Procéder à l'étalonnage] s'affiche.

  8. Cliquez sur [Impression].

    Imprimez la mire de couleur mesurée avec l'instrument.

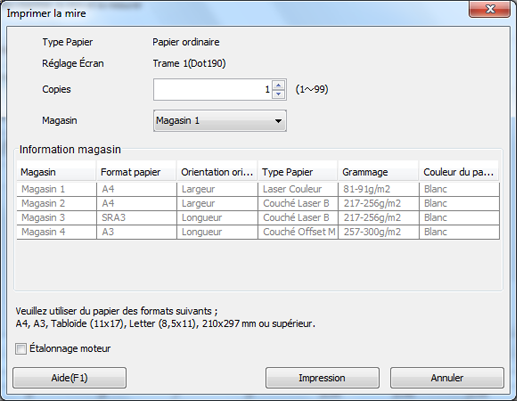

    L'écran [Imprimer la mire] s'affiche.

  9. Sur l'écran [Imprimer la mire], définissez [Copies] et [Magasin]. Après le réglage, cliquez sur [Impression].

    Exemple :

    Elément

    Réglage

    [Jeux]

    1

    [Magasin]

    Magasin 1

    La mire de test est imprimée. La date d'impression, le nombre de sortie des jeux ainsi que le numéro sont imprimés sur la mire.

  10. Connectez l'instrument à l'ordinateur et cliquez sur le bouton [Départ] de l'écran [Procéder à l'étalonnage].

    L'étalonnage démarre.

  11. Lorsque le message suivant s'affiche, placez l'instrument à plat sur le dock d'étalonnage et cliquez sur [OK].

  12. Empilez 10 feuilles de papier du même type que le papier d'impression de la mire et placez la mire sur le dessus.

    • Pour éliminer l'influence de la couleur du tableau, déposez 10 feuilles de papier de même type que la mire sous la mire.

  13. Quand le message suivant s'affiche, cliquez sur [OK].

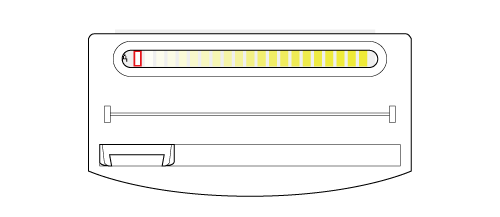

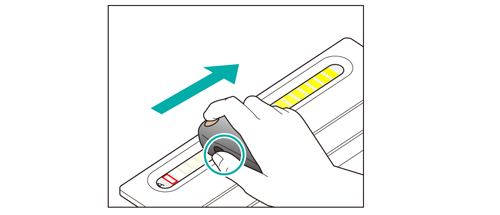

  14. Placez la plaque-guide de mesure à plat sur la mire. Appuyez sur le bouton de l'instrument en le maintenant enfoncé. Au bip sonore, tout en maintenant le bouton enfoncé, glissez l'instrument en partant de la gauche vers la droite en commençant par la pastille supérieure gauche.

    Mesurez les rangées restantes de pastilles en faisant glisser l'instrument de la même manière.

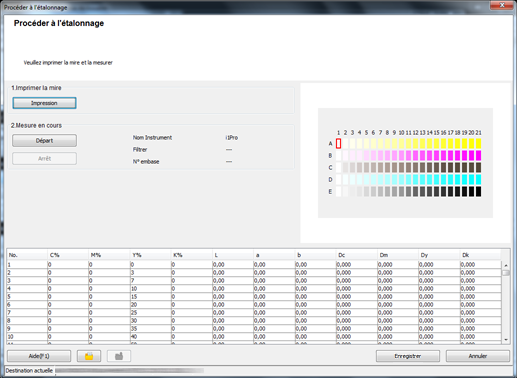

  15. Lorsque la mesure de la mire est terminée, cliquez sur le bouton [Enregistrer] de l'écran [Procéder à l'étalonnage].

    Lorsque la mesure de la mire est terminée, le résultat est affiché en bas de l'écran [Procéder à l'étalonnage].

    Vérifiez le résultat de mesure. Si le résultat est satisfaisant, enregistrez le tableau d'étalonnage.

    • L'enregistrement des données d'étalonnage acquises dans le contrôleur d'image permet d'appliquer ces données à l'impression.

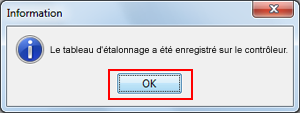

  16. Cliquez sur [OK] sur l'écran [Information].

    Le tableau d'étalonnage est enregistré dans le contrôleur d'image.

  17. Vérifiez l'affichage du graphique et les autres informations sur l'écran [Calibration Manager]. Lorsque vous avez vérifié le contenu affiché, cliquez sur [Vérifier l'état].

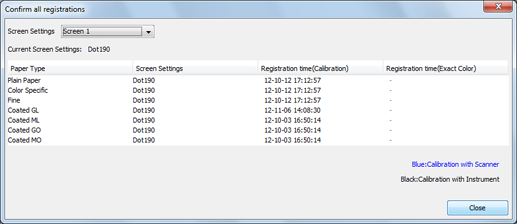

  18. Sur l'écran [Confirmer tous les enregistrements], vérifiez le type de papier enregistré, la date et l'heure d’enregistrement ainsi que d'autres détails.
