Qualité image : changement de trame

La reproductibilité d'une image dépend en grande partie de la trame. Sélectionnez une trame adéquate adapté à la qualité image requise.

• Signification et propos des trames

  • La machine dessine des images à l'aide de trames (points tramés) , en conséquence l'expression des images peut varier avec le type de trame.

  • Si une image est difficile à reproduire avec la trame actuelle (ou sélection auto), il est important de sélectionner la trame appropriée. Pour l’impression, vous avez le choix entre trois types de trame : [Trame 1]/[Trame 2]/[Aléatoire]. Mais la trame attribuée à chaque type de trame ne peut être définie que par l'administrateur dans le menu [Réglage administrateur].
    Cette section présente les modalités d'attribution d'une trame à un type de trame et la sélection d'une trame pour l'impression.

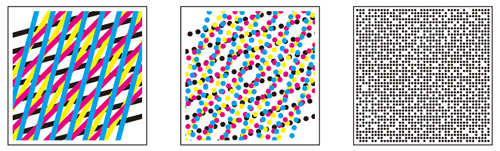

  • Les trois types de trame "trame lignée," "trame à points" et "trame aléatoire" sont définies selon leur forme et expression. Chaque type de trame dispose de plusieurs trames avec un nombre différent de points/lignes. type.

Types de trame et caractéristiques

Type de trame

Caractéristiques

Groupe de sélection

Trame lignée
(Ligne 200, Ligne 190, etc.)

Utilise de nombreuses lignes simili comme les lignes de numérisation d'une télévision et offre ainsi une qualité fine de reproduction des dégradés des images. Toutefois, avec cette méthode les originaux de texte risquent de ne pas être reproduits clairement car leur traitement est identique à celui des originaux de photos.

Trame 1, Trame 2

Trame à points
(Point 270, Point 190, etc.)

Ce type utilise des points pour reproduire une image. Utilisé communément sur les imprimantes offset.

Aléatoire
(FM1, FM2, FM3)

Reproduit des images avec une disposition de points non périodique à l'aide de la méthode de diffusion d'erreur. Cette méthode reproduit nettement les originaux de texte.

Aléatoire

• Quand exécuter

  • Lorsqu'une image est difficile à reproduire à l'aide de la trame actuelle (ou sélection automatique)

•Environnement prévu

Système d'exploitation

Windows 7

Application

Adobe Acrobat XI Pro

Contrôleur d'image

Contrôleur d'image IC-603

Pilote d'imprimante

Pilote Plug-in PS

* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système et de la version/révision de l'application.

•Workflow

Vous pouvez changer de trame sur l'écran tactile de la machine ou via le pilote d'imprimante.

ETAPE 1 : attribution d'une trame sur la machine (Trame personnalisée)

Arrow

ETAPE 2 : changement de trame dans le pilote d'imprimante

• Précautions

  • Pour assurer la stabilité des couleurs reproduites, procédez en plus de l'étalonnage régulier, aux autres réglages nécessaires de qualité image avant impression, par exemple en cas de changement de trame ou de papier ou si la teinte est un facteur important. Pour en savoir plus, voir Réglage de la qualité image avant impression.

Attribution d'une trame sur la machine (Trame personnalisée)

A l'aide de l'écran tactile de la machine, attribuez des trames dans le menu [Réglage administrateur].

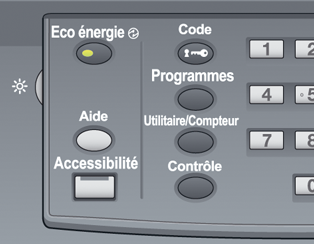

  1. Appuyez sur Utilitaire/Compteur sur le panneau de contrôle de la machine.

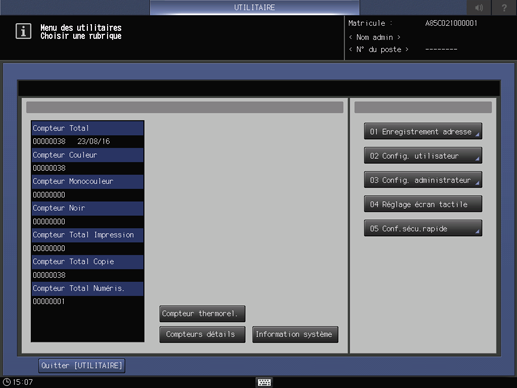

    L'écran [Menu UTILITAIRE] s'affiche.

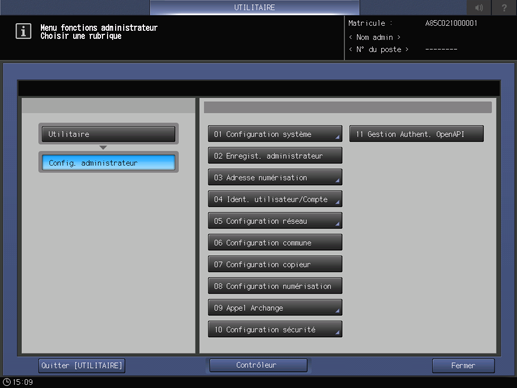

  2. Appuyez sur [Réglage administrateur].

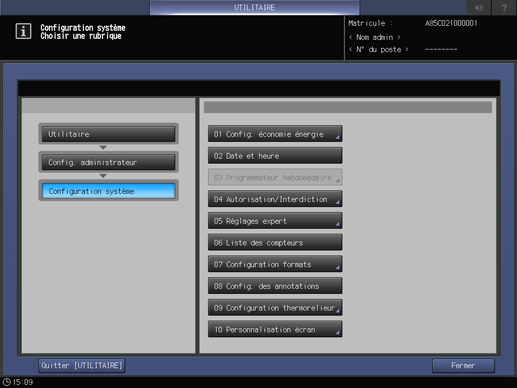

  3. Appuyez sur [Configuration système].

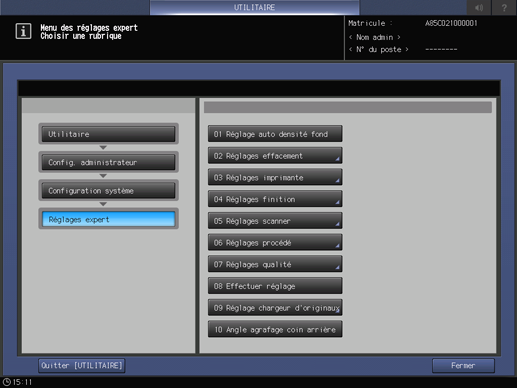

  4. Appuyez sur [Réglages expert].

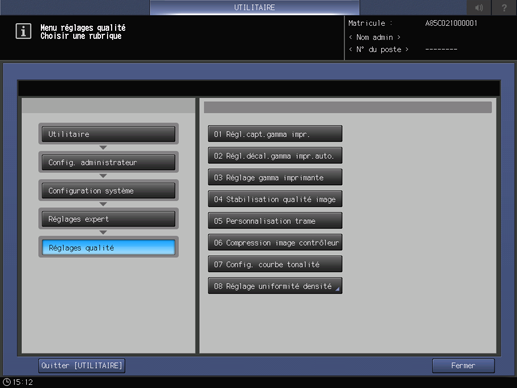

  5. Appuyez sur [Réglages qualité].

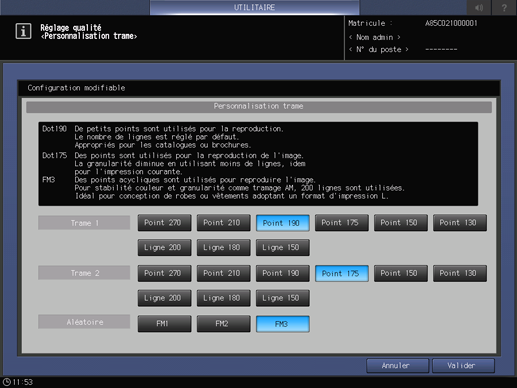

  6. Appuyez sur [Personnalisation trame].

  7. Appuyez sur la trame à attribuer à chaque type de trame : [Trame 1], [Trame 2] et [Aléatoire]. Après le réglage, appuyez sur [Valider].

Changement de trame dans le pilote d'imprimante

L'utilisateur peut changer la trame dans le pilote d'imprimante à l'impression.

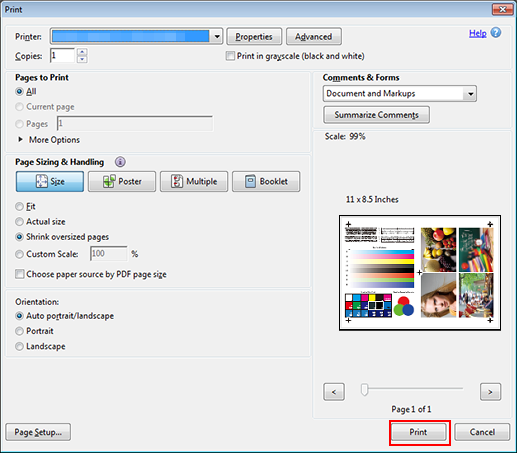

  1. Ouvrez les données de l'original avec l'application et cliquez sur [Imprimer] dans le menu [Fichier].

    L'écran [Impression] s'affiche différemment en fonction de l'application utilisée.

    En l'absence du menu [Fichier], cliquez sur le bouton [Imprimer le fichier].

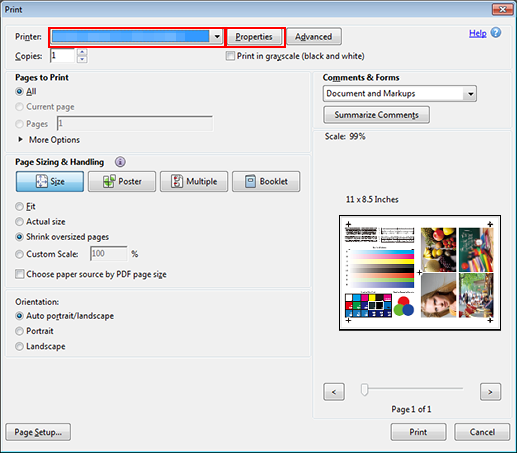

  2. Sélectionnez l'imprimante à utiliser pour l'impression et cliquez sur [Propriétés].

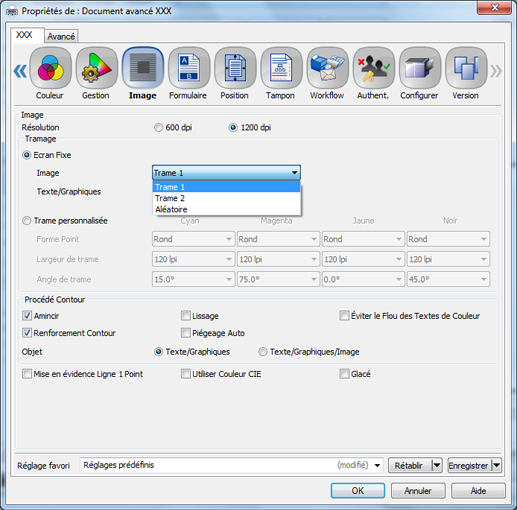

  3. Cliquez sur l'onglet [Image] et sélectionnez la trame d'[image] sous [Écran Fixe].

    Exemple : l'exemple suivant illustre une trame par défaut. L'administrateur peut changer les types de trame sélectionnables dans le menu [UTILITAIRE]. Le choix de types de trame peut aussi différer en fonction du contrôleur d'image.

    [Trame 1 (Point 190)] : disposition fine des points. Convient à l'impression de catalogues et de brochures.

    [Trame 2 (Point 175)] : moins de lignes pour réduire la granularité. Convient à l'impression des photos et feuillets couleur.

    [Aléatoire (FM1)] : disposition des points non périodique. La taille de point est fixe ; l'intensité varie en modifiant le nombre et la position des points. Reproduction nette des photos et des textes couleur.

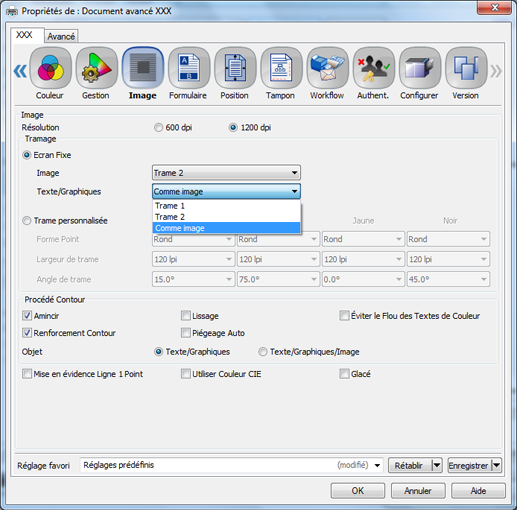

  4. Sélectionnez une trame de [Texte/Graphiques] et cliquez sur [OK].

    Pour utiliser la même trame que celle utilisée pour [Image], sélectionnez [Comme image].

  5. Cliquez sur [Imprimer] sur l'écran [Imprimer].

    L'original est imprimé avec la trame sélectionnée.
