Agrafer : réglage du taquage jeu agrafé

Si un jeu agrafé n'est pas aligné, réglez la largeur d'alignement du jeu agrafé avec le talon de mise à largeur (laquage jeu agrafé).

A titre d'exemple, cette section explique comment réduire de 1 mm la largeur du jeu agrafé.

• Signification et propos du réglage du taquage jeu agrafé

  • Lorsque le papier empilé pour l'agrafage n'est pas aligné, cette fonction permet de régler la largeur d'alignement du jeu agrafé en spécifiant la valeur souhaitée.

  • L'indication de valeurs négatives réduit la largeur.

  • L'indication de valeurs positives augmente la largeur.

• Quand exécuter

  • En cas de défaut d'alignement du papier empilé à agrafer

•Environnement prévu

Contrôleur d'image

Contrôleur d'image IC-603

Unité de finition installée

Unité de finition FS‑532

* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.

  1. Imprimez l'original et vérifiez l'écart d'alignement 'a'de la pile de papier avec une règle.

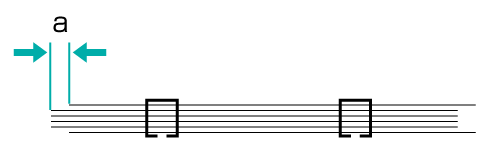

    Vérifiez l'écart d'alignement ('a'ci-dessous) de la pile de papier. Si la largeur définie est supérieure à la largeur réelle du papier, il y a désalignement.

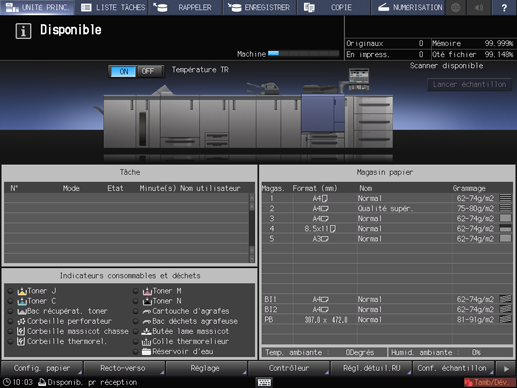

  2. Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].

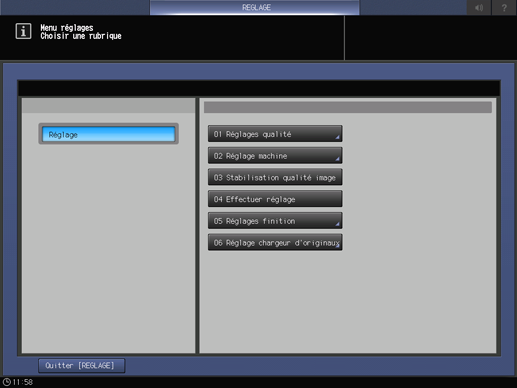

  3. Appuyez sur [Réglages finition] sur l'écran [Menu Réglage].

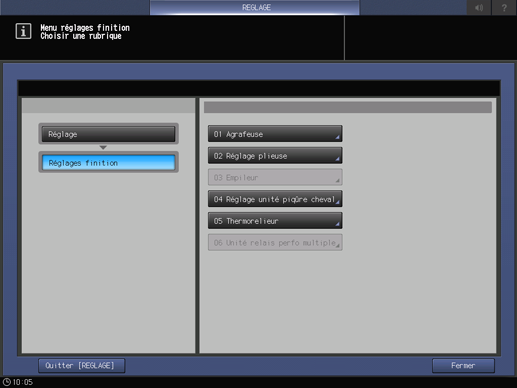

  4. Appuyez sur [Agrafeuse] dans le menu [Réglages finition].

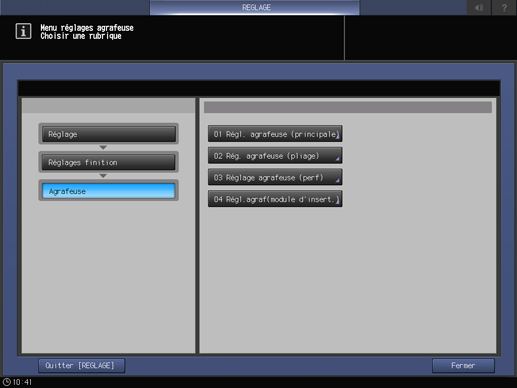

  5. Appuyez sur [Rég. agrafeuse (principale)] dans le menu [Agrafeuse].

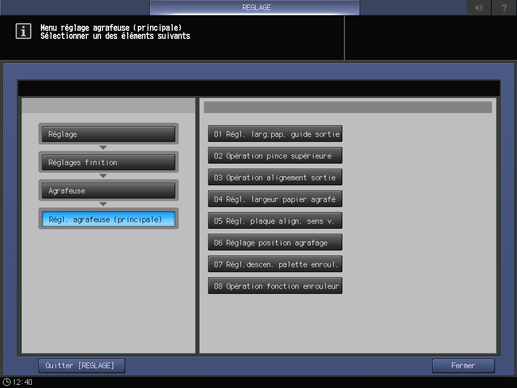

  6. Appuyez sur [Régl. largeur papier agrafé] dans le menu [Rég. agrafeuse (principale)].

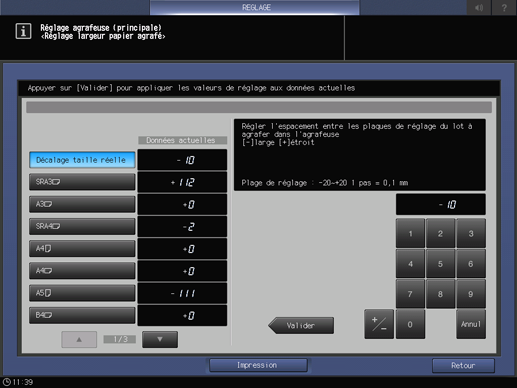

  7. Appuyez sur le format papier à régler. Entrez la valeur de réglage et appuyez sur [Valider].

    Exemple : réduction de 1 mm du taquage papier agrafé pour [Décal. pr taille réelle] (tous formats papier).

    Elément

    Réglage

    [Décalage pr taille réelle]

    Réduction de 1 mm (-10)

    • Appuyez sur [Décal. pr taille réelle], [+/-], [1], [0 ] et [Valider] pour entrer la valeur [-10]. Cette opération réduit le taquage papier agrafé de 1 mm.

    • Utilisez le clavier à l'écran pour définir la valeur.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Les valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)

    • Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal. pr taille réelle].

    • En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.

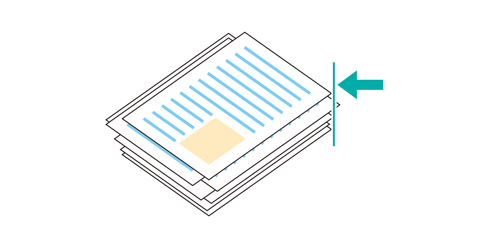

  8. Imprimez à nouveau l'original et vérifiez le taquage papier agrafé.

    Répétez les étapes ci-dessus selon les besoins.
