Thermorelieur : réglage du taquage papier sens passage
En cas d'erreur d'alignement des pages du corps dans la section passage ou de la première moitié des pages de corps, réglez la largeur pour réduire le défaut d'alignement et la courbe.
Les formats auxquels cette section fait référence sont ceux des corps de document correspondant à des formats de couverture.
Cette section explique en exemple la correction d'un désalignement de 1 mm.
• Signification et propos du taquage papier sens passage
Si toutes les pages du livre ou la première moitié des pages de corps ne sont pas alignées pendant l'impression de plusieurs copies d'un livre thermorelié, cette fonction permet de régler le côté vertical des pages dans la section passage en spécifiant la valeur souhaitée.
L'indication de valeurs négatives réduit la courbe.

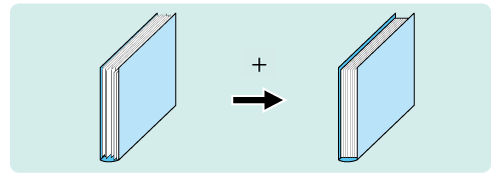

L'indication de valeurs positives réduit le défaut d'alignement.
• Quand exécuter
Si les pages de corps d'un livre thermorelié ne sont pas alignées, sont courbées ou inégales dans la section passage.
Si toutes les pages de corps ou la première moitié des pages du corps ne sont pas alignées pendant l'impression de plusieurs copies d'un livre thermorelié.
•Environnement prévu
Contrôleur d'image | Contrôleur d'image IC-603 |
Unité de finition installée | Thermorelieur PB‑503 |
* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.
• Précautions
Si les pages de corps ne sont pas alignées dans le sens vertical, utilisez la fonction Taquage papier sens latéral pour corriger l'alignement. (Voir Thermoreliure : réglage du taquage papier sens latéral.)

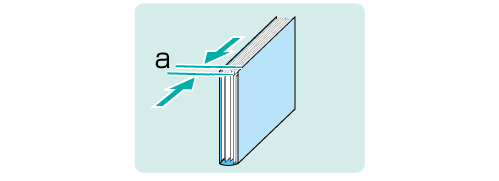

Vérifiez l'écart d'alignement 'a'des pages de corps d'un livre thermorelié.
Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].
Appuyez sur [Réglages finition] sur l'écran [Menu Réglage].

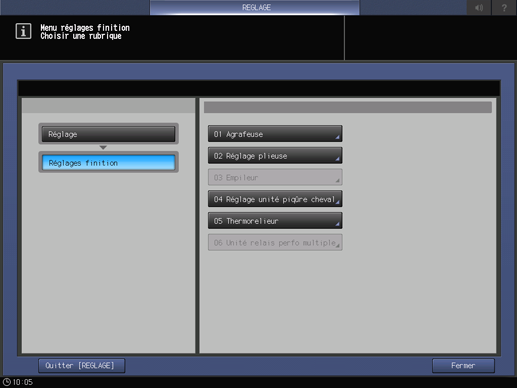

Appuyez sur [Thermorelieur] dans le menu [Réglages finition].

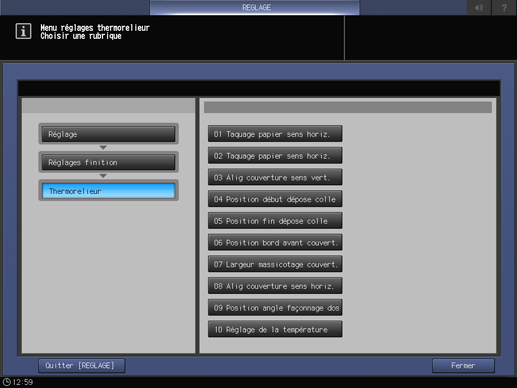

Appuyez sur [Taquage papier sens passage] dans le menu [Thermorelieur].

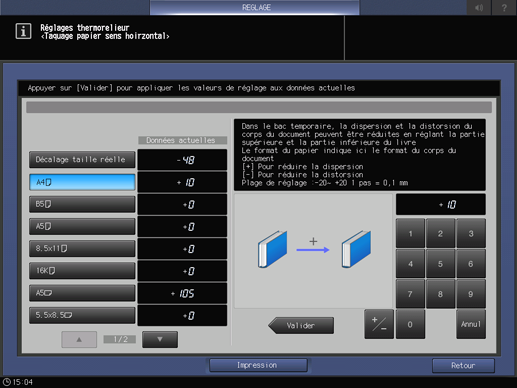

Appuyez sur le format papier à régler. Entrez la valeur de réglage et appuyez sur [Valider].
Exemple : réduction d'un défaut d'alignement de 1 mm pour [A4].
Elément
Réglage
[A4]
Réduction du défaut d'alignement de 1 mm (10)
Appuyez sur [1], [0] et [Valider] pour entrer la valeur [10]. Cette opération réduit le défaut d'alignement de 1 mm.
Utilisez le clavier à l'écran pour définir la valeur.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative. Définissez une valeur positive (rétrécissement) pour réduire le défaut d'alignement. Définissez une valeur négative (élargissement) pour réduire la courbe.
Les valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)
Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal. pr taille réelle].
En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.
Imprimez à nouveau l'original dans le thermorelieur et vérifiez l'alignement des pages de corps.
Répétez les étapes ci-dessus jusqu'à correction complète du désalignement des pages de corps.
