Pliage : réglage des positions du pliage en Z

Réglage du pliage en Z.

A titre d'exemple, cette section explique comment régler la position de pliage afin de réduire le second pli de 2 mm.

• Signification et propos du réglage des positions du pliage en Z

  • Cette fonction permet de régler les positions du pliage en Z en spécifiant les valeurs souhaitées pour Pliage 1 et Pliage 2.

  • L'indication de valeurs négatives réduit la largeur du pliage.

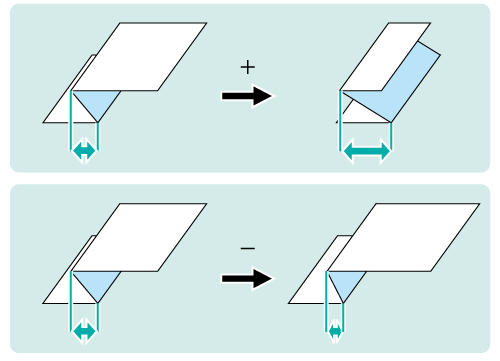

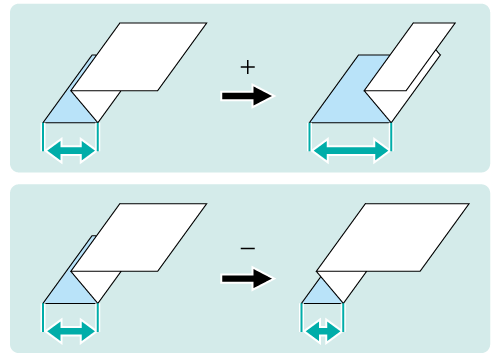

  • L'indication de valeurs positives augmente largeur du pliage.

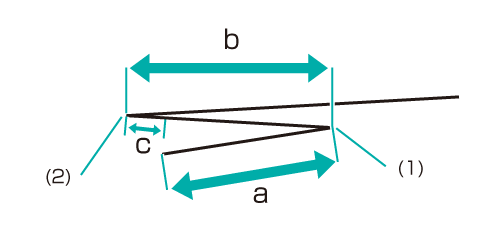

  • Le pliage en Z comporte deux plis, Pliage 1 (premier pli) et Pliage 2 (second pli) (voir la figure de l'étape 1). Vous pouvez définir chaque position de pliage.

• Quand exécuter

  • Lorsque l'alignement d'une position de pliage en Z est incorrect.

•Environnement prévu

Contrôleur d'image

Contrôleur d'image IC-603

Unité de finition installée

Unité de pliage FD‑503

* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.

  1. Mesurez l'écart d'alignement 'c'de la position de pliage avec une règle.

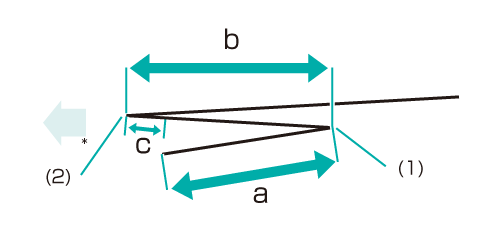

    Mesurez les distances 'a'et 'b'de la figure ci-dessous et vérifiez la différence 'c'entre 'a'et 'b.'

    Cette section présente en exemple la réduction de la largeur 'c'de 2 mm.

    • (1) Pliage 1 / (2) Pliage 2

    * indique le sens de sortie.

  2. Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].

  3. Appuyez sur [Réglages finition] sur l'écran [Menu Réglage].

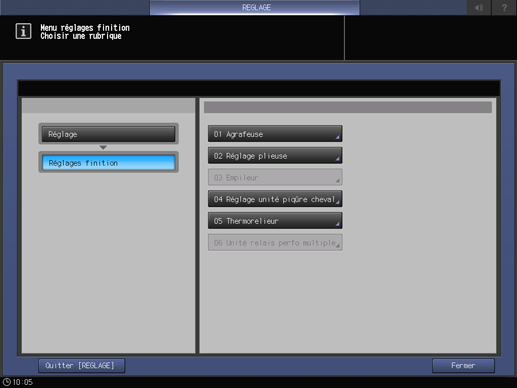

  4. Appuyez sur [Réglage plieuse] dans le menu [Réglages finition].

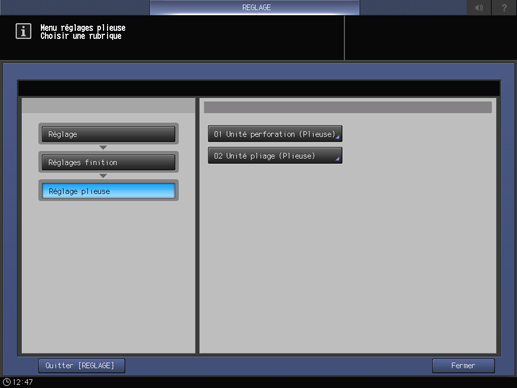

  5. Appuyez sur [Unité pliage (Plieuse)] dans le menu [Réglage plieuse].

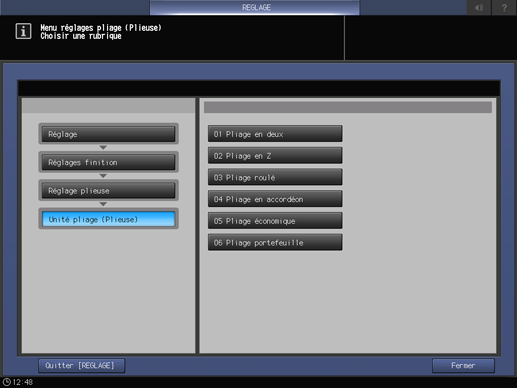

  6. Appuyez sur [Pliage en Z] dans le menu [Unité pliage (Plieuse)].

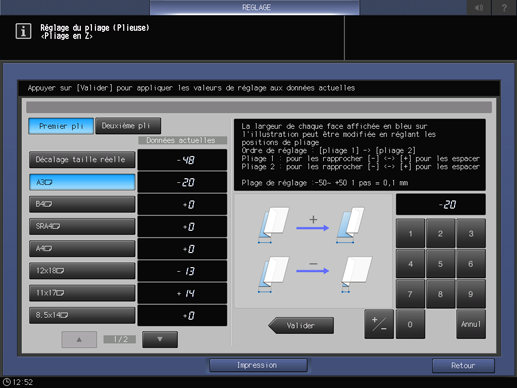

  7. Sélectionnez le format papier et appuyez sur [Pliage 1] ou [Pliage 2]. Entrez la valeur de réglage et appuyez sur [Valider].

    Exemple : réduction de la largeur 'c'indiquée à l'étape 1 en réduisant de 2 mm la largeur de Pliage 2 en format [A3] (horizontal).

    Elément

    Réglage

    [A3](horizontal) - [Pliage 2]

    Réduction de 2 mm de la largeur de Pliage 2 (-20)

    • Appuyez sur [+/-], [2], [0] et [Valider] pour entrer [-20]. Cette opération réduit de 2 mm la largeur de Pliage 2 ('b'dans la figure de l'étape 1).

    • Utilisez le clavier à l'écran pour définir la valeur.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Les valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)

    • Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal. pr taille réelle].

    • En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.

  8. Imprimez à nouveau l'original en mode Pliage en Z et vérifiez les positions de pliage.

    Répétez les étapes ci-dessus jusqu'à obtention des positions de pliage qui conviennent.
