Livret : réglage de la position de pliage

Vous pouvez régler la position du pliage en deux pour aligner le bord supérieur de la couverture.

Le réglage du bord supérieur couverture réalisé à l'aide de la piqueuse à cheval SD-506, est expliqué ci-dessous avec, à tire d'exemple, un écart d'alignement de 2 mm.

• Signification et propos du réglage de la position Pliage en deux

  • Cette fonction permet de régler le bord supérieur extérieur du papier plié (position de pliage) en cas de défaut d'alignement de la position de pliage en deux, en spécifiant la valeur qui convient.

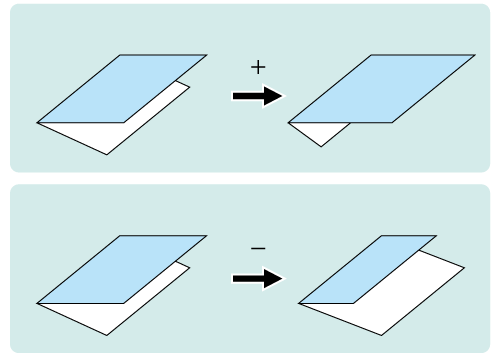

  • L'indication de valeurs négatives raccourcit le côté supérieur extérieur du papier plié.

  • L'indication de valeurs négatives rallonge le côté supérieur extérieur du papier plié.

• Quand exécuter

  • Lorsque la position de position de pliage en deux de piqûre à cheval n'est pas alignée

•Environnement prévu

Contrôleur d'image

Contrôleur d'image IC-603

Unité de finition installée

Piqueuse à cheval SD‑506

* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.

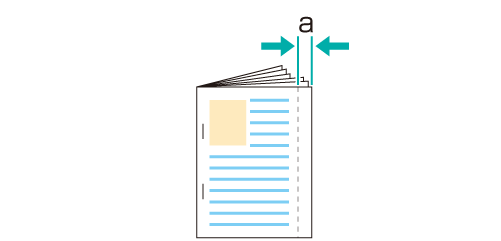

  1. Mesurez l'écart d'alignement 'a'du bord avec une règle.

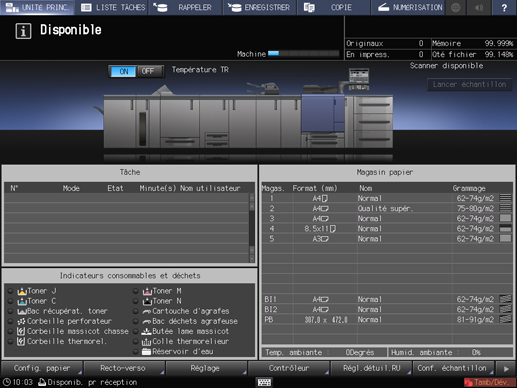

  2. Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].

  3. Appuyez sur [Réglages finition] sur l'écran [Menu Réglage].

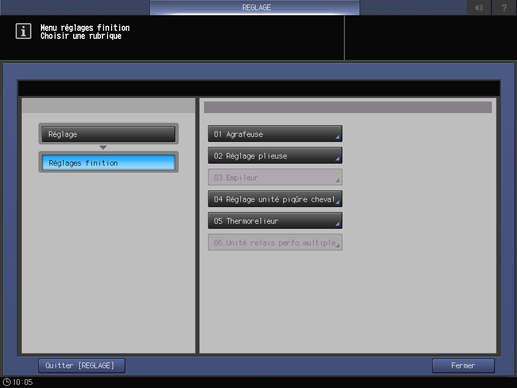

  4. Appuyez sur [Réglage unité piqûre cheval] du menu [Réglages finition].

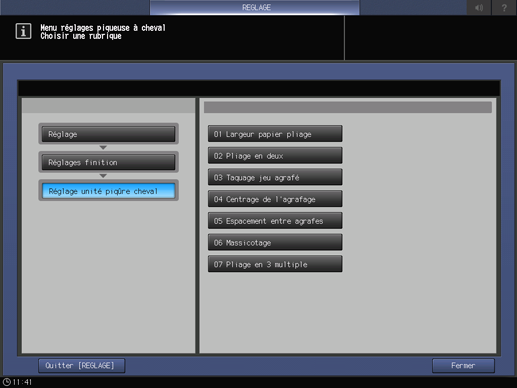

  5. Appuyez sur [Pliage en deux] dans le menu [Réglages piqueuse à cheval].

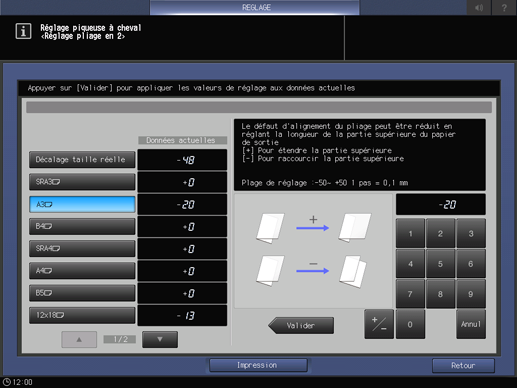

  6. Appuyez sur le format papier à régler. Entrez la valeur de réglage et appuyez sur [Valider].

    Exemple : réduire le côté supérieur extérieur (côté couverture) de 2 mm d'un papier [A3] Horizontal.

    Elément

    Réglage

    [A3] Horizontal

    Réduction du côté supérieur extérieur (côté couverture) de 2 mm (-20)

    • Appuyez sur [+/-], [2], [0] et [Valider] pour entrer [-20]. La position de pliage est décalée de 2 mm (réduction du décalage).

    • Utilisez le clavier à l'écran pour définir la valeur.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Les valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)

    • Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal. pr taille réelle].

    • En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.

  7. Imprimez à nouveau l'original et vérifiez la position de pliage en deux.

    Répétez les étapes ci-dessus jusqu'à obtention de la position de pliage qui convient.
