Livret : réglage du centrage de l'agrafage
Vous pouvez régler le centrage de l'agrafage et les positions de pliage du papier.
La correction de position des agrafes est expliquée ci-dessous avec, à titre d'exemple, un décalage vers le haut (ou vers le bas) de 1,5 mm du centre du papier.
• Signification et propos du réglage Centrage de l'agrafage
Lorsque la position d'agrafage à cheval est décalée par rapport à la position de pliage en deux du papier (centre du papier), cette fonction permet de déplacer la position des agrafes vers l'avant ou l'arrière en spécifiant la valeur souhaitée.

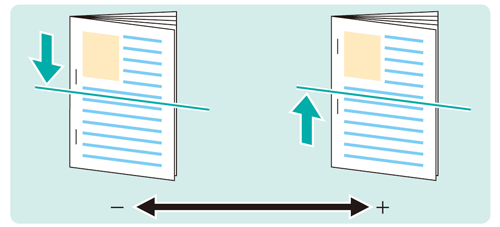

L'indication de valeurs négatives avance la position des agrafes (vers le bas).
L'indication de valeurs positives recule la position d'agrafage (vers le haut).
• Quand exécuter
Lorsque la position de piqûre à cheval et la position de pliage en deux du papier (centre du papier) ne sont pas alignées
•Environnement prévu
Contrôleur d'image | Contrôleur d'image IC-603 |
Unité de finition installée | Piqueuse à cheval SD‑506 |
* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.
• Précautions
Procédez au taquage des jeux agrafés avant d'utiliser cette fonction.

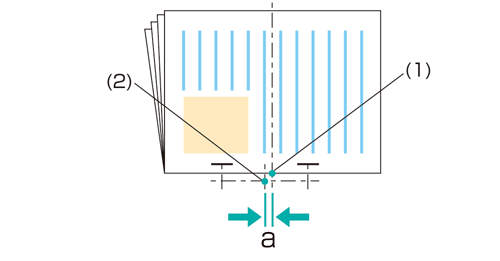

Mesurez l'écart d'alignement 'a'de la position d'agrafage avec une règle.
Mesurez la différence de position entre la ligne centrale du papier (1) et la position des agrafes (2) (= largeur 'a').
Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].
Appuyez sur [Réglages finition] sur l'écran [Menu Réglage].

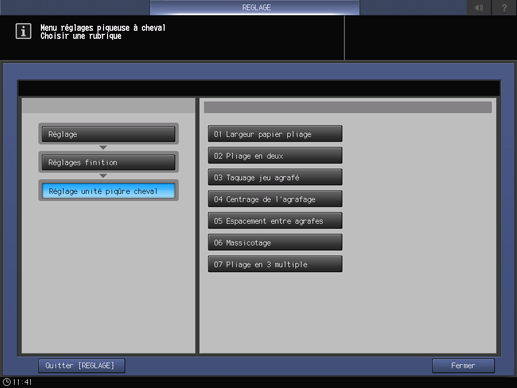

Appuyez sur [Réglage unité piqûre cheval] du menu [Réglages finition].
Appuyez sur [Centrage de l'agrafage] du menu [Réglages piqueuse à cheval].

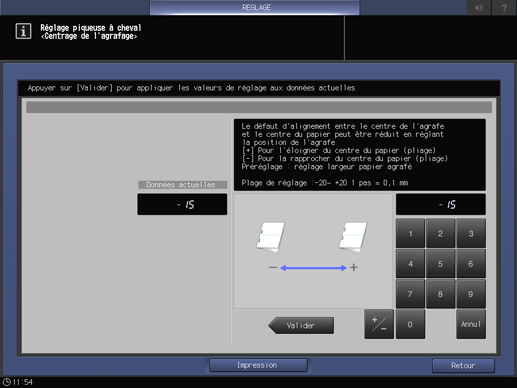

Entrez la valeur de réglage et appuyez sur [Valider].
Exemple : déplacement vers le bas (avant) de la position d'agrafage de 1,5 mm.
Elément
Réglage
Données actuelles
Décalage de 1,5 mm vers le bas (avant) (-15)
Appuyez sur [+/-], [1], [5] et [Valider] pour entrer la valeur [-15]. La position d'agrafage est décalée de 1,5 mm vers le bas (avant).
Utilisez le clavier à l'écran pour définir la valeur.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Les valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)
En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.
Imprimez à nouveau l'original et vérifiez le centrage de l'agrafage.
Répétez les étapes ci-dessus jusqu'à obtention du centrage d'agrafage souhaité.
