Guide relatif aux composants Icône Région A(principalement l'Europe et l'Asie)

ATTENTION


  • N'obstruez pas les orifices de ventilation de l'appareil. Cela risquerait de provoquer un incendie dû à la surchauffe des composants internes.

Vue avant gauche

Illustration de l'unité principale avec numérotation

  1. Capot de la vitre d'exposition ou ADF

    (L'illustration représente l'ADF.)

    Abaissez le cache de la vitre d'exposition ou l'ADF sur les originaux placés sur la vitre d'exposition.

    Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

    L'ADF peut numériser les deux faces d'un original, une face à la fois.

  2. Aérations

    Évitez la surchauffe.

  3. Interrupteur principal d'alimentation

    Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. S'il est sur OFF, ouvrez le capot de l'interrupteur principal d'alimentation et enclenchez-le.

  4. Vitre d'exposition

    Placez-y les originaux, face vers le bas.

  5. Panneau de commande

    Reportez-vous à Guide relatif aux noms et fonctions du panneau de commande de l'appareil (en cas d'utilisation du panneau de commande standard) ou à Guide relatif aux noms et fonctions du panneau de commande de l'appareil (en cas d'utilisation du panneau de commande intelligent).

  6. Réceptacle interne 1

    Les copies, les pages imprimées et les télécopies sont distribuées ici.

  7. Capot avant

    Ouvrez-le pour accéder à l'intérieur de l'appareil.

  8. Magasins papier (Magasins 1-2)

    Chargez le papier ici.

  9. Magasins papier inférieurs

    Chargez le papier ici.

Vue avant droite

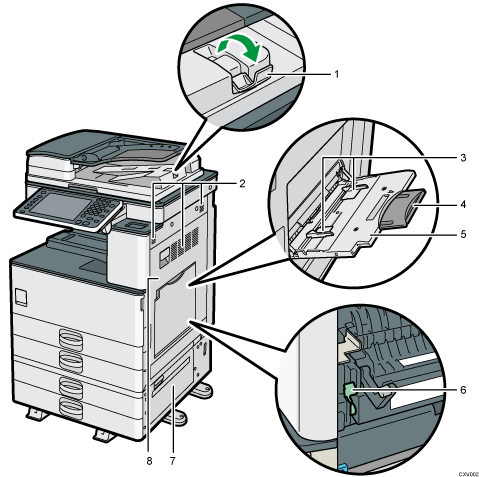

Illustration de l'unité principale avec numérotation

  1. Extension de l'ADF

    Retirez cette extension pour accueillir du papier de grand format.

  2. Aérations

    Évitez la surchauffe.

  3. Guides papier

    Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

  4. Extension

    Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur à du A4Paysage, 81/2 × 11Paysage dans le Bypass.

  5. Bypass

    Utilisez le bypass pour copier ou imprimer sur des transparents, des étiquettes, ainsi que sur du papier ne pouvant pas être chargé dans les magasins papier.

  6. Levier d'enveloppe

    Pour charger des enveloppes dans le magasin 1 ou dans le bypass, abaissez ce levier.

  7. Capot inférieur droit

    Ouvrez ce capot lorsqu'un incident papier survient.

  8. Capot droit

    Afin de retirer le papier coincé ou d'utiliser le levier enveloppe, ouvrez ce cache.

Vue arrière gauche

Illustration de l'unité principale avec numérotation

  1. Aérations

    Évitez la surchauffe.
