Numérisation de la zone entière d'un format original personnalisé

Cette section traite de la définition d'un format personnalisé permettant de numériser l'intégralité d'un original. Si vous souhaitez numériser l'intégralité d'un original au format personnalisé, sélectionnez le format de numérisation [Format perso.].

Pour afficher l'écran de défintion du format personnalisé, sur l'écran scanner initial, appuyez sur [Para. Numérisat°] > [Format numéris.] > [Format perso.].

Les tableaux ci-après indiquent comment mesurer les originaux au format personnalisé et comment définir les paramètres de numérisation dans la fenêtre des paramètres de format personnalisé.

Comment mesurer les formats

Orientation et placement de l'original

Méthode de mesure pour la numérisation de l'intégralité d'un original au format personnalisé

En orientation Illustration de l'écran du panneau de commande sur la vitre d'exposition ou dans l'ADF

Illustration du Format Original

En orientation Illustration de l'écran du panneau de commande sur la vitre d'exposition ou dans l'ADF

Illustration du Format Original

Paramètres de numérisation de l'écran de définition du format personnalisé

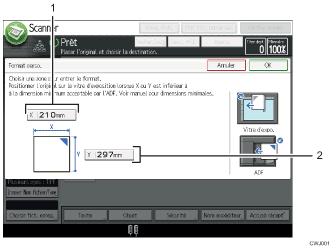

Illustration numérotée du panneau de commande

  1. Format de l'original (X)

    Définissez la longueur de l'original.

    Saisissez la longueur actuelle en [X] puis appuyez sur la touche [Carré].

  2. Format de l'original (Y)

    Définissez la largeur de l'original.

    Saisissez la largeur actuelle en [Y] puis appuyez sur la touche [Carré].

Remarque

  • Pour X et Y, vous pouvez définir 10 mm (0,4 inches) ou plus.

  • Lorsque vous numérisez des originaux avec l'option [Format perso.], vous ne pouvez pas saisir des valeurs spécifiques dans [Format original] et [Position départ]. Pour définir la zone de numérisation, définissez d'abord [Zone numérisation] et [Position départ] puis [Format original].

  • Pour plus d'informations sur la manière de placer les originaux, reportez-vous à Paramétrage du type d'alimentation d'original.
