Si vous ne souhaitez numériser qu'une zone délimitée d'un original au format personnalisé, sélectionnez le format de numérisation [Numérisat° partielle].

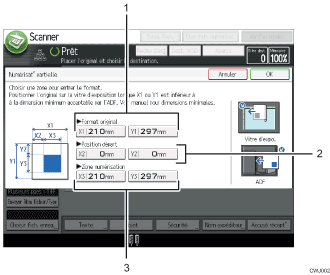

Pour afficher l'écran de défintion du format personnalisé, sur l'écran scanner initial, appuyez sur [Para. Numérisat°] > [Format numéris.] > [Numérisat° partielle].
Pour numériser une partie d'un original, mesurez Format original (X1 t Y1), Position départ (X2 et Y2) et Zone numérisation (X3 et Y3) sur la surface de l'original, puis saisissez ces valeurs dans le même ordre sur l'écran de définition du format personnalisé.
Les méthodes de mesure varient selon le type de chargement et l'orientation de l'original. Pour obtenir des renseignements sur les méthodes permettant de mesurer correctement Format original (X1 et Y1), Position départ (X2 et Y2) et Zone numérisation (X3 et Y3), reportez-vous à « Comment mesurer les formats ».
Saisissez les formats en vous référant à « Paramètres de numérisation sur l'écran de paramètres du format personnalisé ».
Comment mesurer les formats
Orientation et placement de l'original |
Méthode de mesure pour la numérisation de la section « R ». |
|---|---|
Dans l'orientation de |
|
Dans l'orientation de |
|
Dans l'orientation de |
|
Paramètres de numérisation de l'écran de définition de la numérisation partielle
Format original (X1 et Y1)
Définissez le format entier de l'original.
Saisissez les valeurs réelles de [X1] et [Y1] en vous référant à « Comment mesurer les formats », puis appuyez sur la touche [
].
Position départ (X2 et Y2)
Définissez la position de départ de la numérisation.
Saisissez les valeurs réelles de [X2] et [Y2] en vous référant à « Comment mesurer les formats », puis appuyez sur la touche [].
Zone numérisation (X3 et Y3)
Définissez les dimensions de la zone que vous souhaitez numériser.
Saisissez les valeurs réelles de [X3] et [Y3] en vous référant à « Comment mesurer les formats », puis appuyez sur la touche [].
Pour plus d'informations sur la manière de placer les originaux, reportez-vous à Paramétrage du type d'alimentation d'original.
Précédent
sur la vitre d'exposition ou dans l'ADF.
dans l' ADF.
