Guide des composants de l'unité de reliure spirale

Cette section présente les noms et les fonctions des composants de l'unité de reliure spirale.

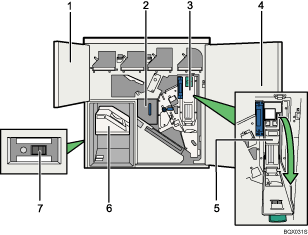

Illustration de l'unité de reliure spirale

  1. Capot avant gauche de l'unité de reliure spirale

    Ouvrir pour retirer le papier coincé.

  2. Réceptacle des confettis de l'unité de reliure spirale

    Recueille les confettis créés par l'unité de reliure spirale.

    Pour savoir comment vider ce réceptacle, reportez-vous au manuel Dépannage.

  3. Capot de cartouche de spirales de reliure

    Ouvrir pour accéder à la cartouche de spirales de reliure.

  4. Capot avant droit de l'unité de reliure spirale

    Ouvrir ce capot pour retirer un papier coincé ou pour remplir la cartouche de spirales de reliure.

  5. Cartouche de spirales de reliure

    Contient des spirales de reliure. Pour savoir comment insérer des spirales de reliure, reportez-vous à "Recharger des spirales de reliure".

  6. Réceptacle de l'unité de reliure spirale

    Les feuilles reliées ou perforées sortent ici.

  7. Disjoncteur différentiel

    Protège les utilisateurs des chocs électriques. Pour plus d'informations concernant la vérification du disjoncteur différentiel, reportez-vous à "Vérifier le disjoncteur différentiel".
