Guide relatif aux composants

Cette section présente les noms et les fonctions des composants.

Important

Vue avant

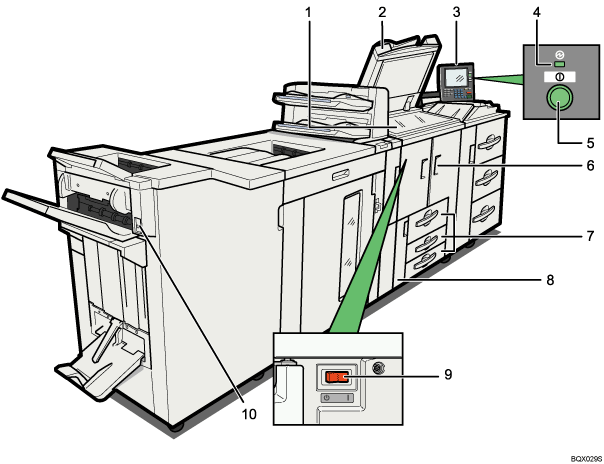

Illustration de l'unité principale avec numérotation

  1. Vitre d'exposition

    Placez-y les originaux, face vers le bas.

  2. Chargeur automatique de documents (ADF)

    Si vous chargez un lot d'originaux dans le chargeur automatique de documents (ADF), l'ADF charge automatiquement les originaux l'un après l'autre.

    Vous pouvez utiliser ce chargeur pour les originaux Recto/Verso.

  3. Panneau de Commande

    Voir "Panneau de commande".

  4. Témoin d'alimentation principale

    Le voyant principal d'alimentation s'allume lorsque vous activez l'interrupteur principal d'alimentation.

  5. Touche marche/arrêt

    Appuyez sur ce bouton pour mettre l'appareil sous tension (le témoin de la touche marche/arrêt s'allume). Pour mettre l'appareil hors tension, appuyez de nouveau sur ce bouton (le témoin de la touche marche/arrêt s'éteint).

    Reportez-vous à "Mise sous tension / hors tension".

  6. Capot avant

    Ouvrir pour accéder à l'intérieur de l'appareil.

  7. Magasins papier (Magasins 1-3)

    Chargez le papier dans ce magasin.

    Le magasin 1 est un magasin tandem où le papier est d'abord prélevé sur le côté gauche, puis automatiquement sur le côté droit lorsqu'il n'y a plus de papier à gauche.

  8. Capot Toner

    Ouvrir pour changer le récipient de toner.

  9. Interrupteur principal d'alimentation

    Si l'appareil ne fonctionne pas après avoir appuyé sur la touche marche/arrêt, vérifiez que l'interrupteur principal d'alimentation est activé. Si il est désactivé, activez-le.

    Reportez-vous à "Mise sous tension / hors tension".

  10. Touche Suspendre/Reprendre

    Appuyer pour arrêter temporairement la copie. Appuyer à nouveau pour reprendre l'action interrompue.

Vue arrière droite

Illustration de l'unité principale avec numérotation

  1. Orifices de ventilation

    Évitez la surchauffe.

Vue arrière gauche

Illustration de l'unité principale avec numérotation

  1. Disjoncteur différentiel

    Protège les utilisateurs des chocs électriques. Pour plus d'informations concernant la vérification du disjoncteur différentiel, reportez-vous à "Vérifier le disjoncteur différentiel".
