Thermoreliure : impression couverture en mode 2 en 1

Installez le thermorelieur PB-503 et effectuez la thermoreliure d'un document PDF de 32 pages en mode impression couverture 2 en 1.

Cette section présente comment procéder à la finition d'un document imprimé en opérant sur un échantillon de données (exemple A).

•Exemple présenté dans cette section

  • Installez le thermorelieur PB-503 sur l'imprimante. (Voir Utilisation du thermorelieur PB-503.)

  • Chargez le papier couverture dans un bac principal. L'explication donnée ici assume que le papier couvertures est chargé dans le bac principal 2.

Format de couverture : Personnalisé (en largeur 307 mm en longueur 430 mm/en largeur 12,09" en longueur 16,93")

•Environnement prévu

Système d'exploitation

Windows 7

Application

Adobe Acrobat XI Pro

Pilote d'imprimante

Pilote Plug-in PS

Contrôleur d'image

Contrôleur d'image IC-603

Unité de finition installée

Thermorelieur PB‑503

* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système et de la version/révision de l'application.

• Exemples

  • Exemple A : exemple_A.pdf

  • Donné dans le dossier "/contents/sample/(contenu/exemple)" du CD Guide de l'utilisateur livré avec la machine.

ETAPE 1 : réglage du pilote d'imprimante

Arrow

ETAPE 2 : sélection de la finition

Sélectionnez la finition du document imprimé, puis procédez aux réglages en vous référant au lien si nécessaire.

• Combinaison recommandée

  • Tampon : vous pouvez insérer la date et l'heure, le numéro de page et de copie sur chaque page au moment de l'impression. (Onglet [Tampon] du pilote d'imprimante. Voir Tampon.)

  • Impression recto ou recto-verso par page : vous pouvez définir l'impression recto ou recto-verso pour chaque page. (Onglet [Par page] du pilote d'imprimante. Voir Par page.)

• Précautions

Réglage du pilote d'imprimante

Réglez les éléments suivants dans le pilote d'imprimante.

Elément de menu

•Recto-verso

•Position de reliure

•Format original

•Orientation original

[Thermorelieur] - [Mode d'impression de la couverture]

[Thermorelieur] - [Massicoter]

[Thermorelieur] - [Bac couverture]

[Thermorelieur] - [Taille de couverture]

•Magasin

Définissez également les éléments suivant dans la fenêtre [Impression] de l'application.

•Comptage copies

  • Lors de la configuration du pilote d'imprimante, assurez-vous d'avoir supprimé les réglages précédents des différents éléments des onglets [Mise en Page], [Finition], [Couvertures], etc.

Affichage des propriétés

  1. Ouvrez les données de l'original avec l'application et cliquez sur [Imprimer] dans le menu [Fichier].

    L'exemple utilisé ici est l'Exemple A (Exemple_A.pdf).

  2. Sélectionnez l'imprimante à utiliser pour l'impression et cliquez sur [Propriétés].

Réglage des jeux de corps

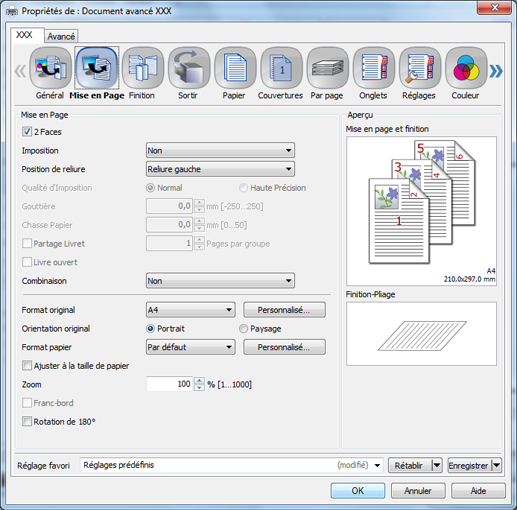

  1. Cliquez sur l'onglet [Mise en page] et définissez les éléments suivants.

    Exemple :

    Elément

    Réglage

    [2 Faces]

    Coché

    [Position de reliure]

    [Reliure gauche]

    [Format original]

    [A4]

    [Orientation original]

    [Portrait]

    • Si les réglages spécifiés ne sont pas affichés dans l'aperçu, cliquez sur [Acquérir Informations d'Options périphériques] sous l'onglet [Configurer] pour obtenir les informations.

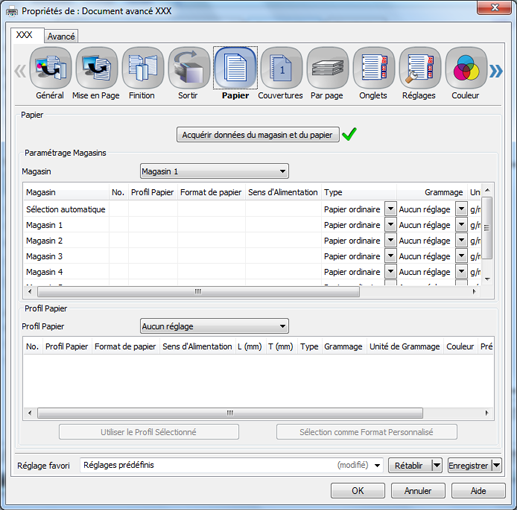

  2. Cliquez sur l'onglet [Papier], puis sur [Acquérir données du magasin et du papier].

    Lorsque l'acquisition est terminée, une coche verte s'affiche.

    • Si l'acquisition des données magasin et papier échoue, une croix rouge s'affiche. Vérifiez si le magasin papier de l'option est bien installé.

  3. Sélectionnez le magasin contenant le papier destiné aux jeux de pages de corps dans [Magasin] et cliquez sur [OK].

    • Utilisez un papier de 62 g/m2 à 105 g/m2 / 16 lb Bond à 28 lb Bond pour les jeux de page de corps à thermorelieur.

    Exemple : l'explication donnée ici présuppose la sélection du papier (A4 : Bord long) dans le [Magasin 1].

Réglage couverture

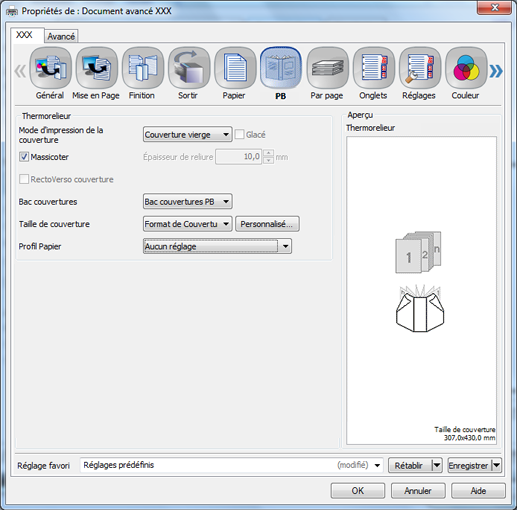

  1. Cliquez sur l'onglet [Thermorel.] et définissez les éléments suivants.

    Exemple :

    Elément

    Réglage

    [Mode d'impression de la couverture]

    [Impression couverture 2 en 1]

    [Massicoter]

    Coché

    [Bac couvertures]

    [Magasin 2]

    [Taille de couverture]

    [Format de Couverture Personnalisé] (largeur 330,2 mm hauteur 472,0 mm / largeur 13,00" hauteur 18,58")

    • Cliquez sur [Personnalisé] et entrez le format papier.

    • Les formats papier disponibles dépendent du périphérique installé en option.

    • Utilisez un papier de 81 g/m2 à 216 g/m2 / 22 lb Bond à 57 lb Bond pour le papier couverture à thermorelieur.

Sortie

  1. Sur l'écran [Impression], entrez les [Copies] et cliquez sur [Impression].

    L'impression démarre. Lorsque l'impression est terminée, accédez à "Sélection de la finition" et sélectionnez la finition du document imprimé.

    A propos du bac de sortie du thermorelieur, voir Confection de livrets thermoreliés et Récupération des livres reliés du magasin thermorelieur.

Sélection de la finition

Sélectionnez la finition du document imprimé. Sélectionnez les éléments suivants et procédez aux réglages nécessaires.

Elément à vérifier

Point de vérification

Méthode de réglage

Format finition / Type papier

  • Le réglage correspond-il au [Format papier] spécifié ?

  • Le magasin utilisé est-il le magasin spécifié ?

-

Alignement du recto et du verso (utiliser la mire de test)

Les positions d'impression du recto et du verso sont-elles identiques ?

-> Décalage avant, arrière, gauche ou droit : réglage du décalage d'image

Calage recto-verso : réglage du décalage d'image

Les positions d'impression du recto et du verso sont-elles identiques ?

-> L'échelle a été modifiée : réglage de l'agrandissement vertical et horizontal

Calage recto-verso : réglage de l'agrandissement horizontal/vertical

Vérifier le bord AV couverture

Le bord AV couverture gauche est-il décalé par rapport aux pages du corps en mode thermoreliure ?

Thermorelieur : réglage du bord avant du papier de couverture

Vérifier la position Formation coins dos

Uniformité du dos de couverture par rapport au sens de numérisation sans ondulation ni affaissement pendant l'opération de thermoreliure ?

Thermorelieur : réglage de la position de Formation des coins dos

Régler la largeur d'alignement couverture

Y a-t-il décalage, inégalité ou désalignement des pages de corps en mode thermoreliure ?

-> Taquage papier sens passage

Thermorelieur : réglage du taquage papier sens passage

Y a-t-il décalage, inégalité ou désalignement des pages de corps en mode thermoreliure ?

-> Taquage papier sens latéral

Thermorelieur : réglage du taquage papier sens latéral

Y a-t-il désalignement dans le sens d'introduction des pages de corps en mode thermoreliure ?

Thermorelieur : réglage du taquage papier sens latéral couverture haut/bas

Vérifier la position d'alignement couverture

Y a-t-il désalignement entre les pages de corps et la couverture perpendiculairement au sens d'introduction en mode thermoreliure ?

Thermoreliure : réglage de l'alignement couverture sens passage

Vérification de la qualité image

Stabilité de la qualité image et des couleurs sans fluctuation ?

-> Qualité image et couleurs inconsistantes : mesures correctives

Mesures correctives à prendre en présence des symptômes suivants.

  • Discordance des positions des couleurs JMC entre elles

  • Grain de l'image, petits points ou taches blanches

  • Apparition d'une ligne blanche au même endroit

Effectuer réglage : réglage en mode réglage

Reproduction des couleurs conforme aux prévisions ?

-> Très éloigné de ce qui est attendu

Qualité image : enregistrement et modification de la configuration des couleurs

Qualité image : enregistrement d'une couleur alternative (RVB -> CMJN)

Qualité image : enregistrement d'une couleur alternative (CMJN -> CMJN)

Qualité image : réglage de la courbe de tonalité
